拉伸导线
适用于直线导线、圆弧导线和差分对。
拉伸导线

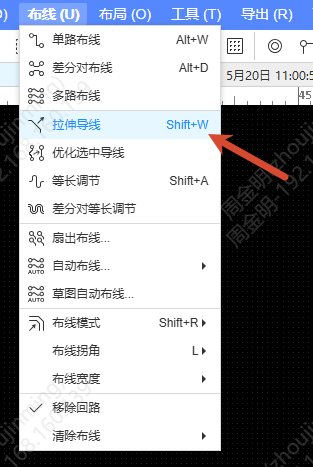

- 通过：顶部菜单 - 布线 - 拉伸导线
- 顶部工具栏拉伸导线
- 快捷键shift+W
- 单击一段导线即可开始拉伸。也可以先单击选中一段导线，再点击拉伸导线功能
- 移动光标进行导线的拉伸，再次点击鼠标左键，本次拉伸导线完成。当拉伸导线到与其他导线融合时，会停留在融合位置无法继续拉伸
拖动导线拉伸
选中一段导线，长按拖动也可以进行拉伸动作
当鼠标移动到导线头，鼠标位置变为手型图标时，表示可以拖动
拖动直角拐点
当鼠标移动到直角拐点，鼠标位置变为手型图标时，表示可以拖动
圆弧阻挡与推挤
拖动圆弧或相连导线时，按当前布线模式处理与其他导线的间距：
- 阻挡：遇到其他导线距离达到最小 DRC 间距后自动停止，不产生 DRC 错误
- 推挤：拖动圆弧时周围导线和过孔被推开并保持最小间距
平滑拉伸
拖动直线或圆弧时，相连的圆弧保持相切关系跟随变化：
- 圆弧-直线-圆弧：拖动中间直线，两边圆弧跟随移动，弧度不变，半径自动调整
- 直线-圆弧-直线：拖动圆弧，直线延伸，圆弧保持弧度，半径随鼠标方向增大或缩小
- 不相切情况（连接到焊盘、过孔、导线交汇点等）：朝远离圆心方向拖动时生成切线连接，朝圆心方向拖动时固定不动
拖动过程中支持撤销重做。选中多段相切导线时支持整体拖动调整。
