TAB 键设置器件

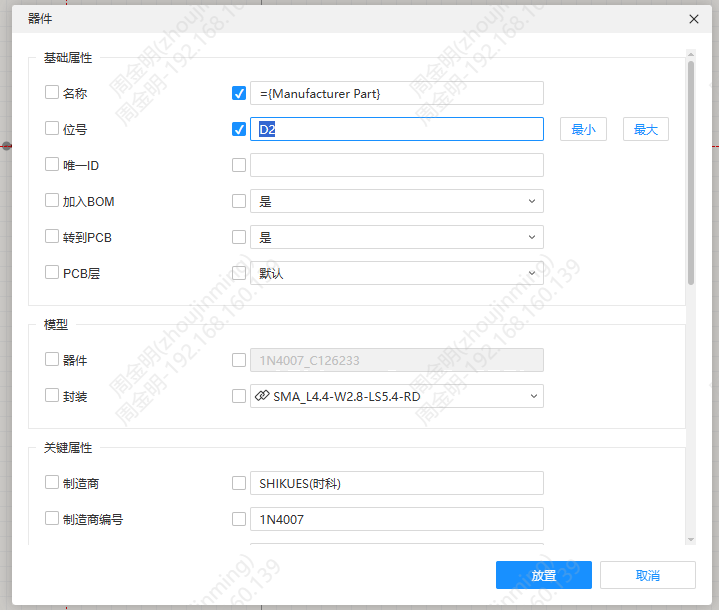

放置器件或符号时，按下 TAB 键可弹出设置弹窗，支持在放置前预先配置封装、符号、3D 模型以及各项属性。确认放置后，右侧属性面板与设置保持一致。

功能入口

从底部库放置器件或符号时，按下 TAB 键。

操作步骤

1. 从底部库选择器件或符号，放置到画布上，在放置过程中按下 TAB 键

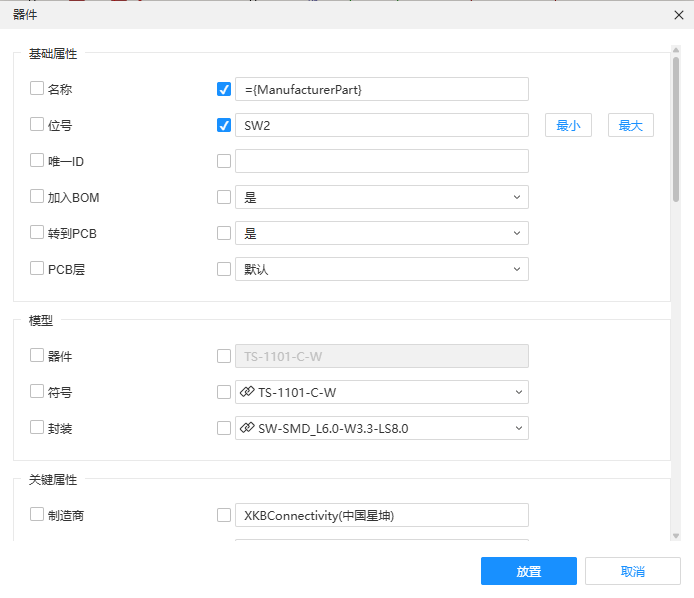

2. 弹窗中可修改以下内容：
   • 封装：下拉切换或输入文本
   • 符号：支持切换 UUID 类型的符号
   • 属性分组：除 ID、组合、关联、复用模块、分组ID、通道ID 外，其余属性均可设置

3. 点击确认，放置的元件将应用以上设置

行为说明

器件属性

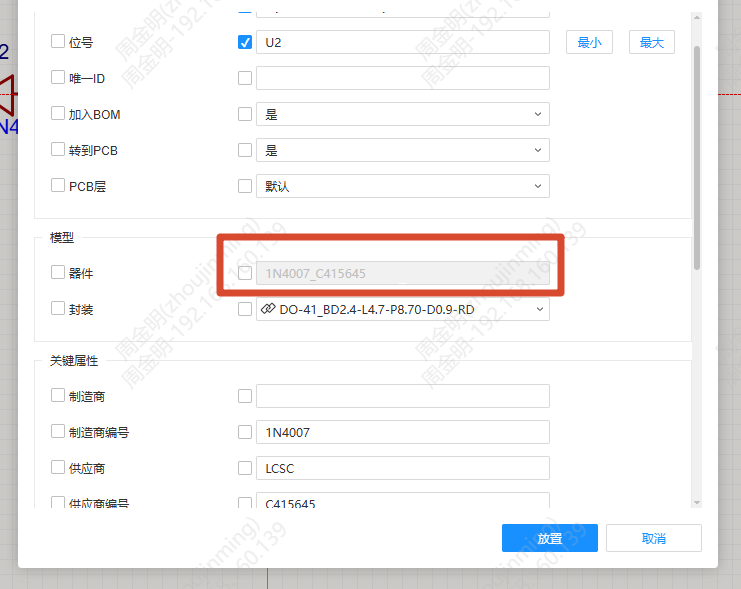

放置器件时，"器件"属性置灰不可修改。放置符号时，器件属性默认为空，支持手动输入。

下拉框

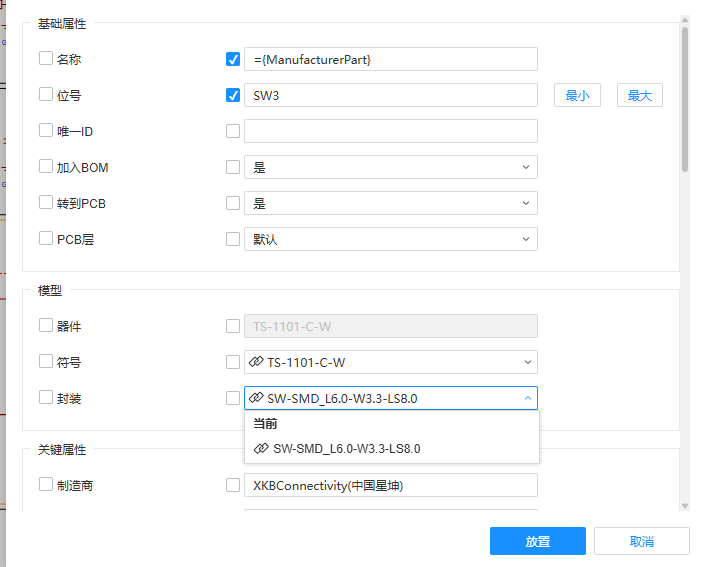

封装和 3D 模型下拉框支持切换和输入文本，不显示绑定选项。符号下拉框仅显示 指定 类型的符号。
