导出坐标文件

嘉立创EDA支持导出SMT坐标信息，以便于工厂进行SMT贴片。坐标文件只能在PCB中导出。

操作入口：

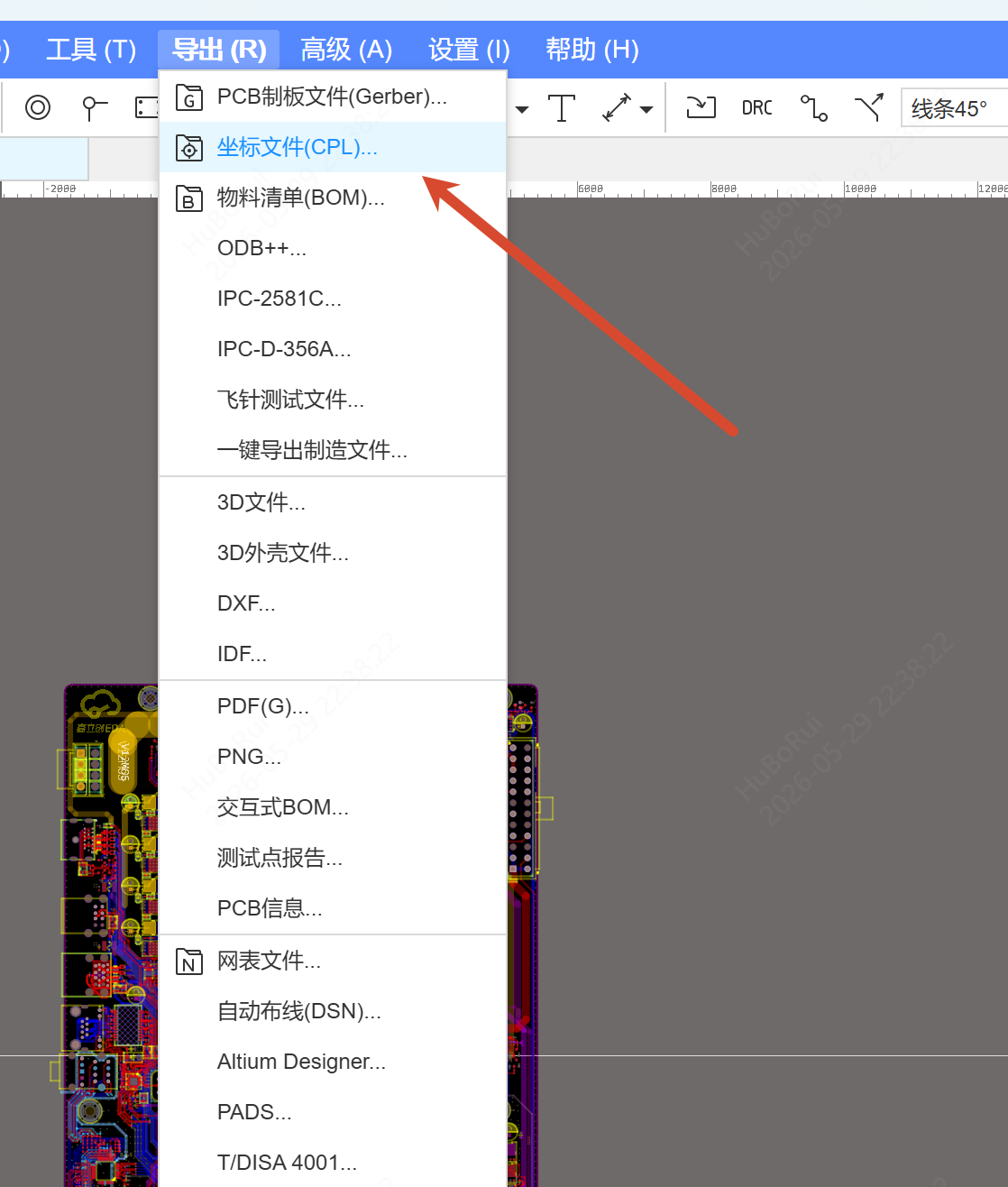

• 顶部菜单 - 文件 - 导出 - 坐标文件

• 顶部菜单-导出-坐标文件**点击后，弹出导出坐标文件对话框。

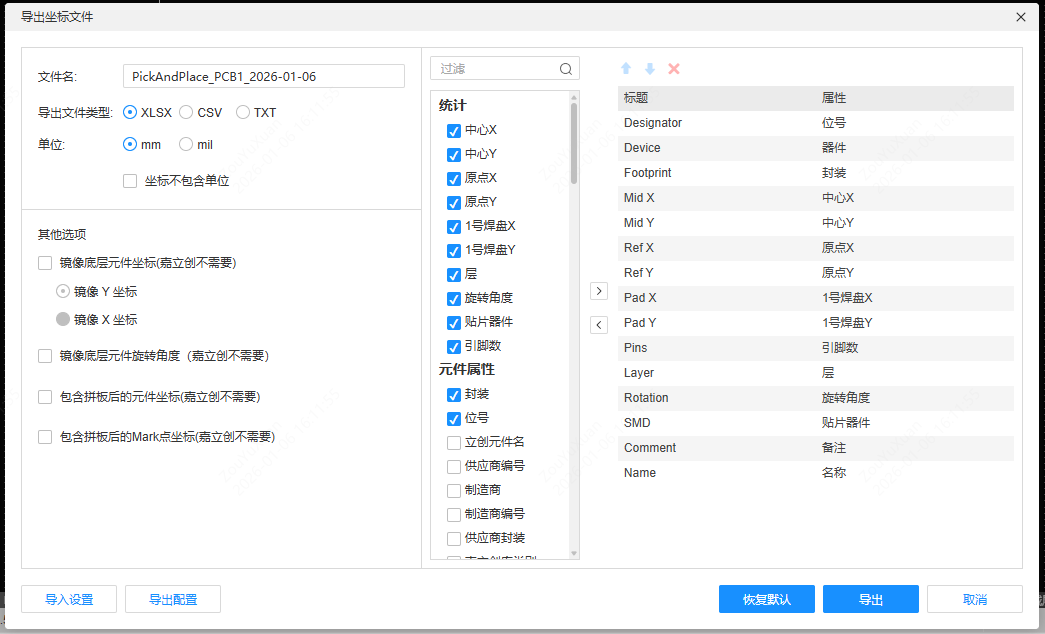

点击后打开导出坐标文件窗口

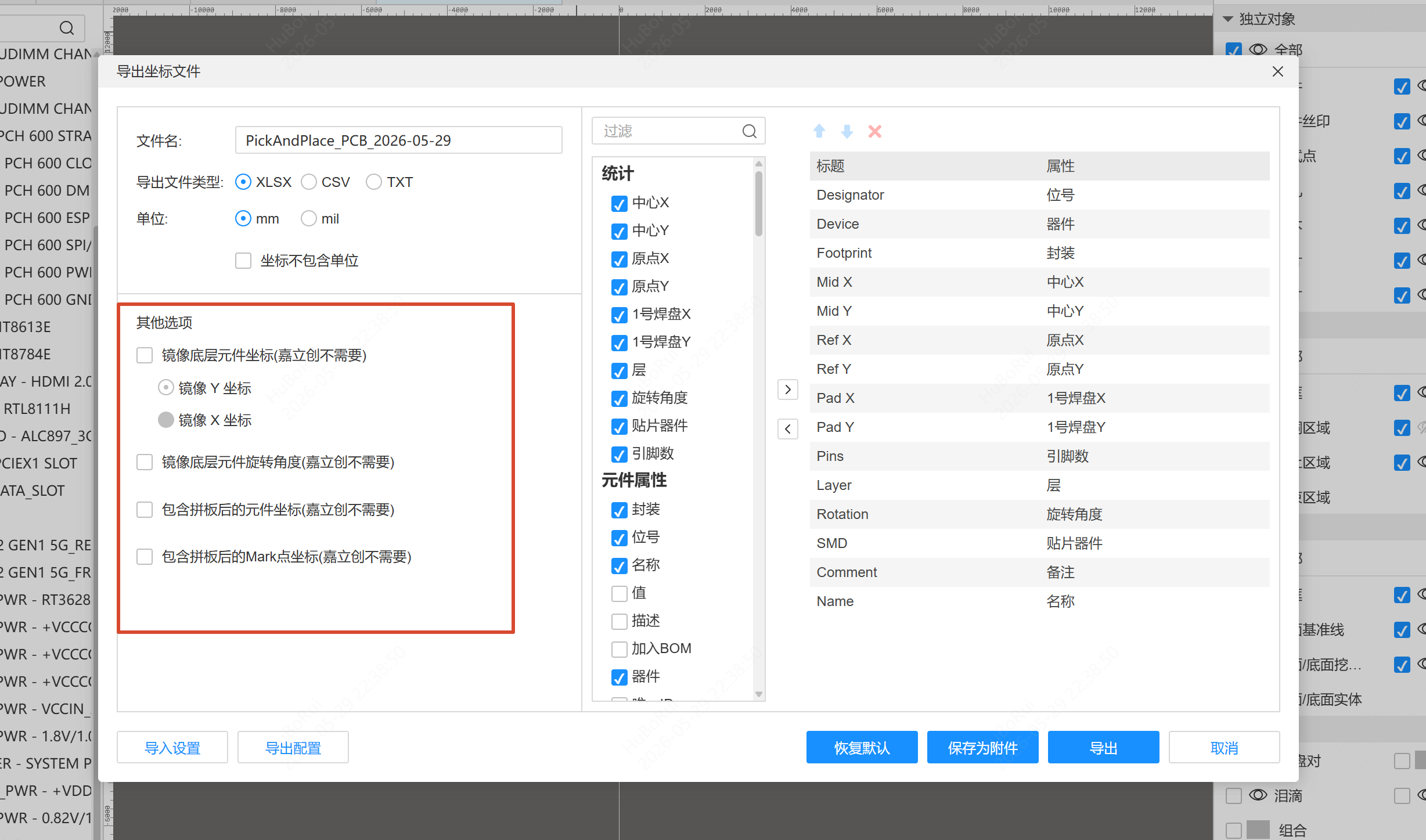

• 文件名：支持自定义导出的文件名

• 导出文件类型：支持XLSX, CSV, TXT 三种文件类型。

• 单位：支持设置为mm或者mil

• 镜像底层元件坐标：有部分贴片厂商需要底层元件镜像后的坐标，可以勾选该选项，一般不需要勾选。在嘉立创打样不需要勾选

• 镜像底层元件旋转角度：默认不勾选。部分贴片机需要底层元件的旋转角度一并镜像，按厂家要求勾选

• 包含拼板后的元件坐标(嘉立创不需要)：输出所有拼版的坐标

• 包含拼板后的Mark点坐标(嘉立创不需要)：勾选后输出拼板后的Mark点坐标

统计 统计处可以勾选需要导出的内容,在右侧表格内可以调整输出内容在表格中的顺序

导出的坐标文件如下如所示：

表头说明：

• Designator：位号
• Comment：器件。器件的名称，一般是元件的制造商编号。
• Footprint：封装，器件绑定的封装名。
• Mid X, Mid Y: 封装的焊盘中央点坐标。
• Ref X，Ref Y：封装的原点坐标。
• Pad X，Pad Y：封装第一个焊盘的坐标。
• Layer：封装所在的层。
• Rotation：封装的旋转角度。
• SMD：封装是否属于全贴片。

CSV 分隔符

文件类型选择 CSV 时，可设置分隔符和坐标单位：

• 分隔符：Tab（默认，表头和值格式与现有一致）或逗号（表头和值加双引号，分隔符替换为逗号）
• 坐标不包含单位：勾选后导出的坐标值不带单位

导出 BOM 对话框同样在 CSV 文件类型下新增分隔符配置，规则同上。
