分配位号

嘉立创EDA专业版支持原理图快捷分配位号，不需要一个个进行修改，大大的节省开发的时间。

未分配的位号

操作步骤：

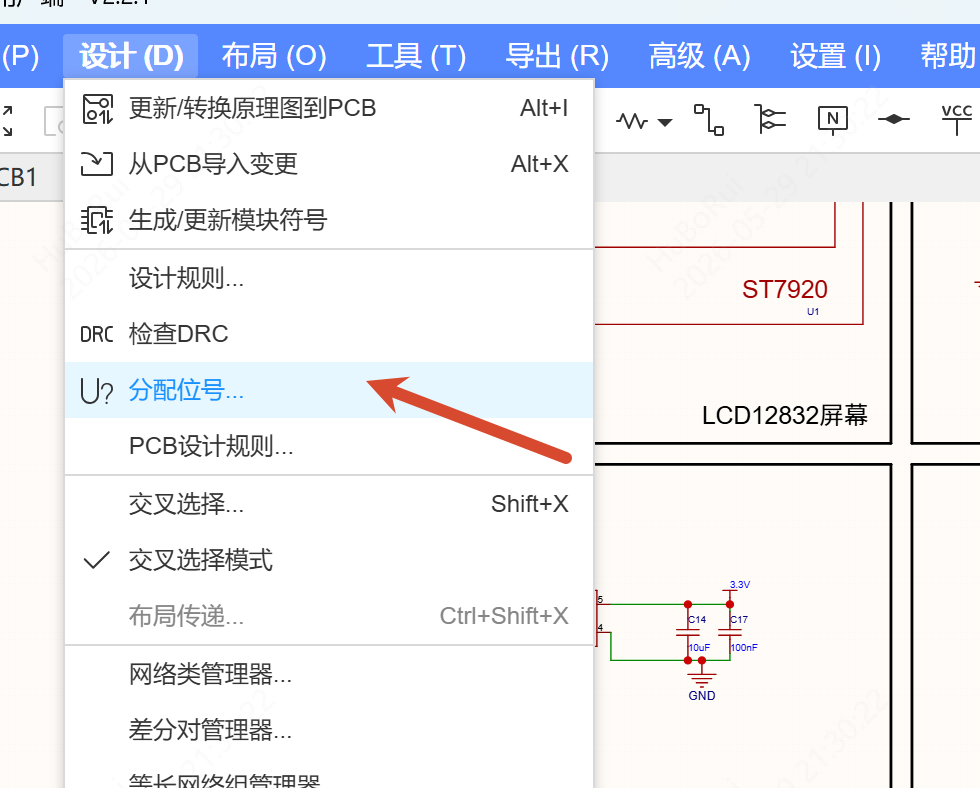

• 顶部菜单 - 设计 - 分配位号

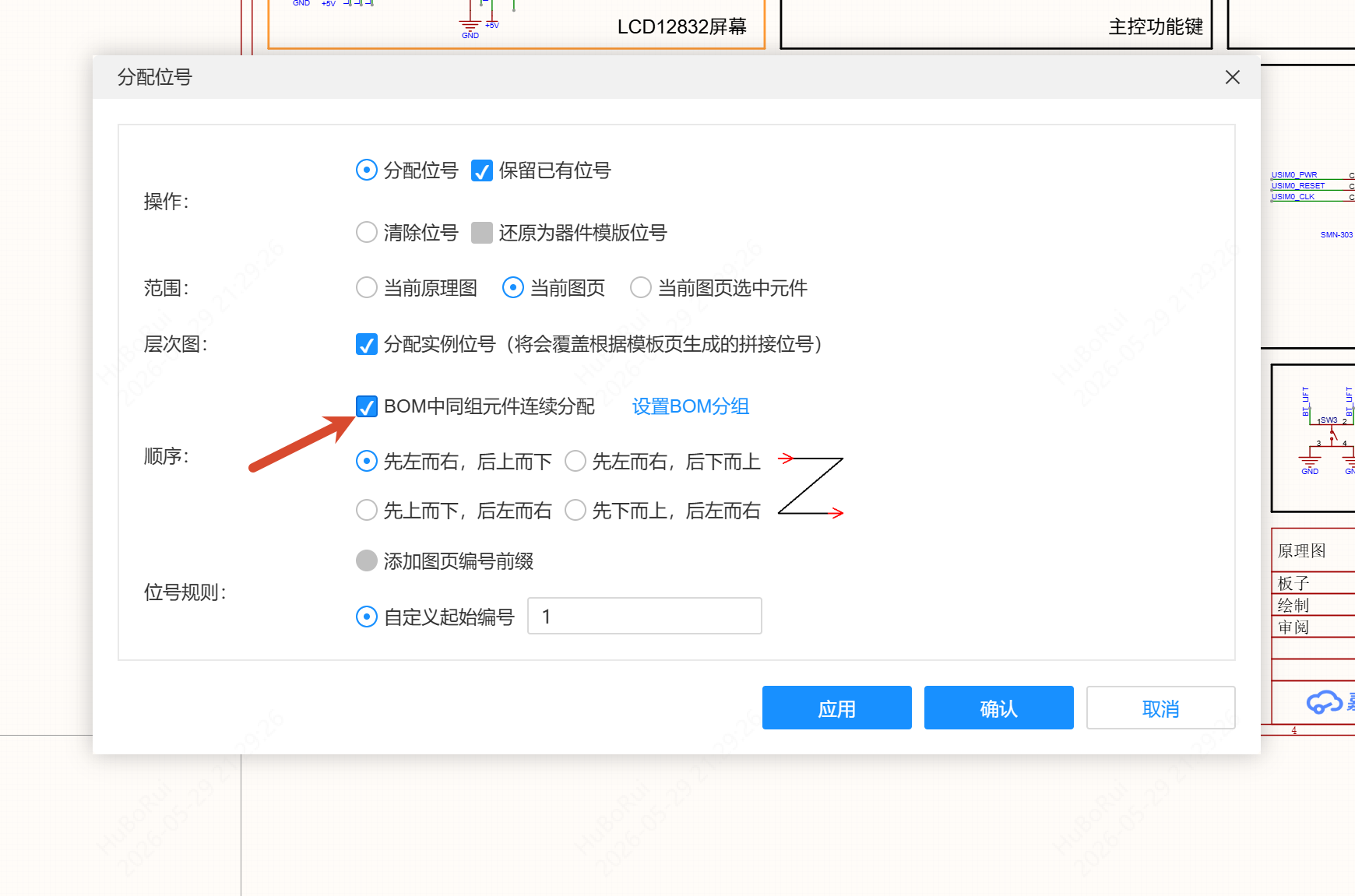

• 范围：分配位号的范围选择。
• 层次图：分配位号中包括复用图块（层次图）中的原理图器件位号选择。
• 操作：可选择分配位号的方式。
• 顺序：选择分配位号的顺序。
• 位号规则：不可修改，默认器件前添加当前图页编号的前缀。
• 自定义起始编号：可选择从哪个数字起开始分配位号。
• BOM中同组元件连续分配：勾选后，BOM 中属于同一分组的器件获得连续的位号

BOM 中同组元件连续分配

勾选BOM中同组元件连续分配后，相同分组的器件位号连续分配，便于在 BOM 中集中排列。

如需调整分组规则，单击设置BOM分组进入导出 BOM 弹窗配置。

分配好的位号

清除位号

有分配位号当然也会有清除位号。打开位号分配器，点击清除位号，即可清除原理图元件的位号了。
