导出PDF/图片
入口

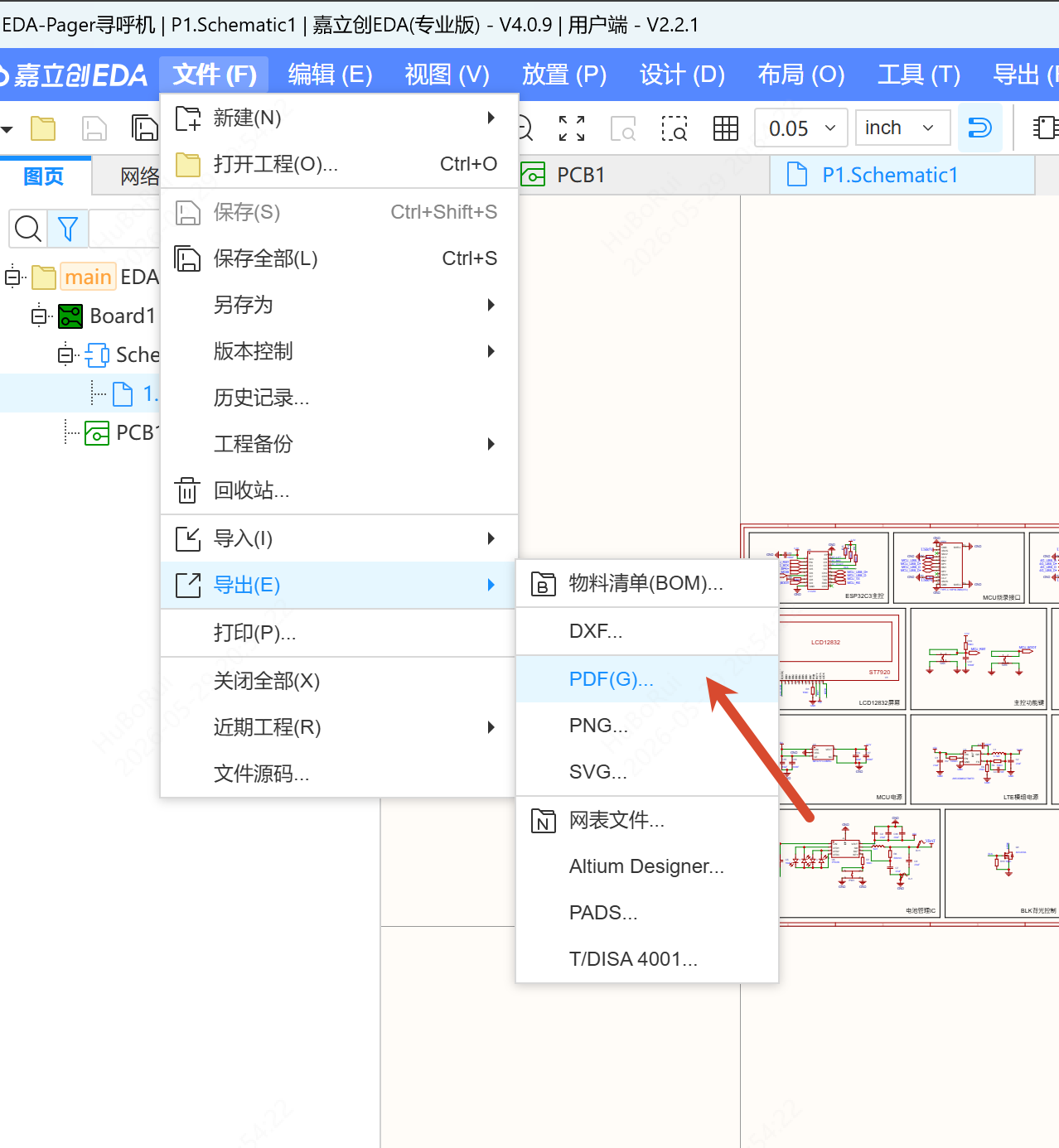

- 1、顶部菜单 - 文件 - 导出 - PDF/图片

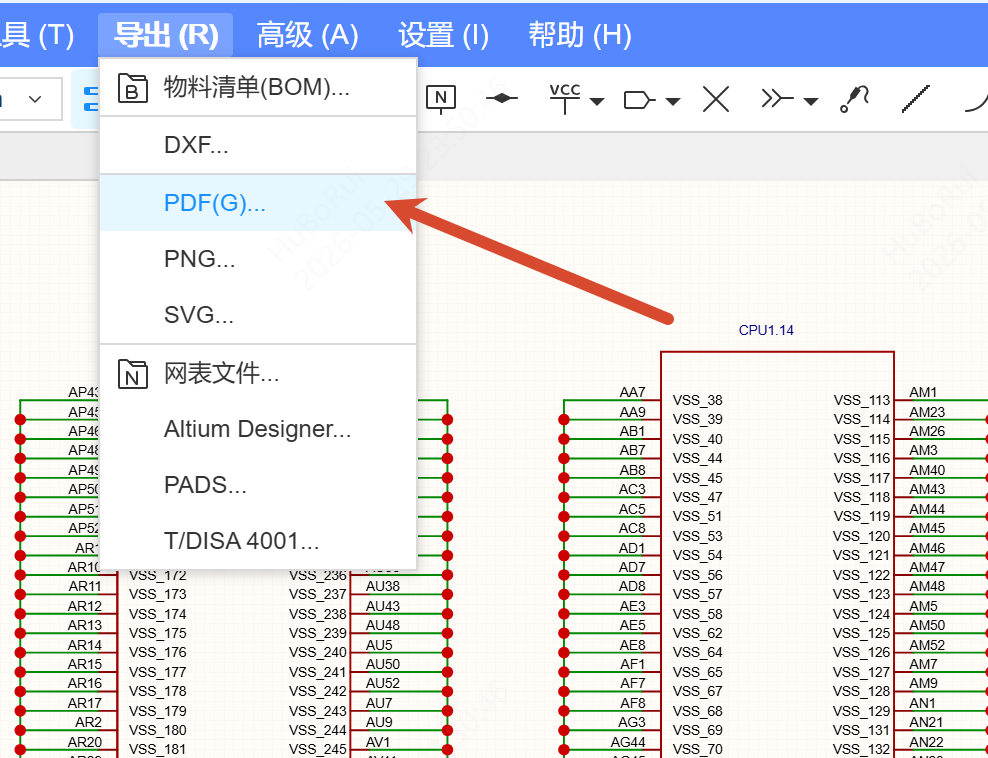

- 2、顶部菜单 - 导出 -PDF/图片

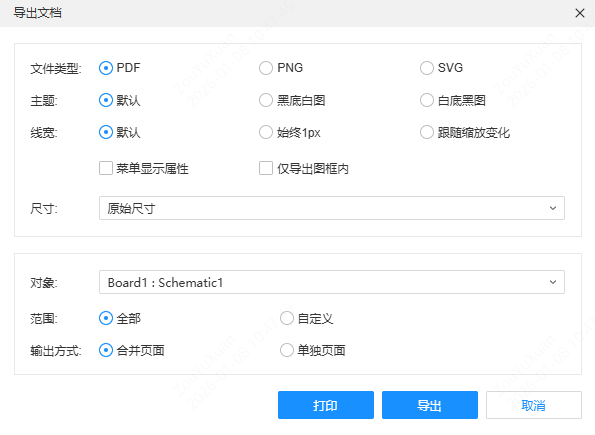

文件类型
选择导出文件的格式类型：PDF,PNG,SVG
主题
导出图页的配色，默认则与画布一致，黑底白图和白底黑图只有黑白两种颜色。
线宽（只在导出PDF时可以设置）
只有在导出PDF时可以设置，会影响1像素线的显示效果。默认则为跟随画布设置。
尺寸
点击右侧窗口后可选择常用尺寸或自定义尺寸。
自定义尺寸。
菜单显示属性（只在导出PDF时可以设置）
勾选时，在专业PDF阅读器上，可以在右键菜单中查看属性。
仅导出图框内
勾选时，导出的PDF只包含图纸框内的内容，而不包含图纸框外的内容。
输出方式（只在导出PDF时可以设置）
合并图页：将所选范围内的图页输出到一个PDF内。
单独页面：将所选范围输出的图页每一页生成一个PDF。

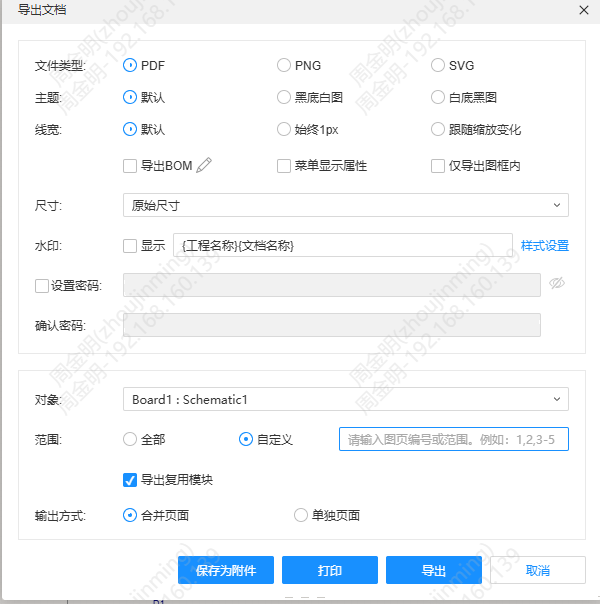

自定义页面范围
移除原"起始页-结束页"输入框，改为单个文本输入框，支持以下格式：
- 单页：
5 - 连续页：
1-3或1~3（兼容逆序3~1） - 混合页：
1,3,5-7,9（支持顿号和中英文逗号，允许范围重复，超出范围取最大页）
输入框浅色提示："请输入图页编号或范围。例如：1,2,3-5"
SVG 和 PNG 的自定义范围导出规则同上。
导出网格线
导出时按当前网格类型和默认网格尺寸将网格线导出到 PDF、PNG、SVG 中。

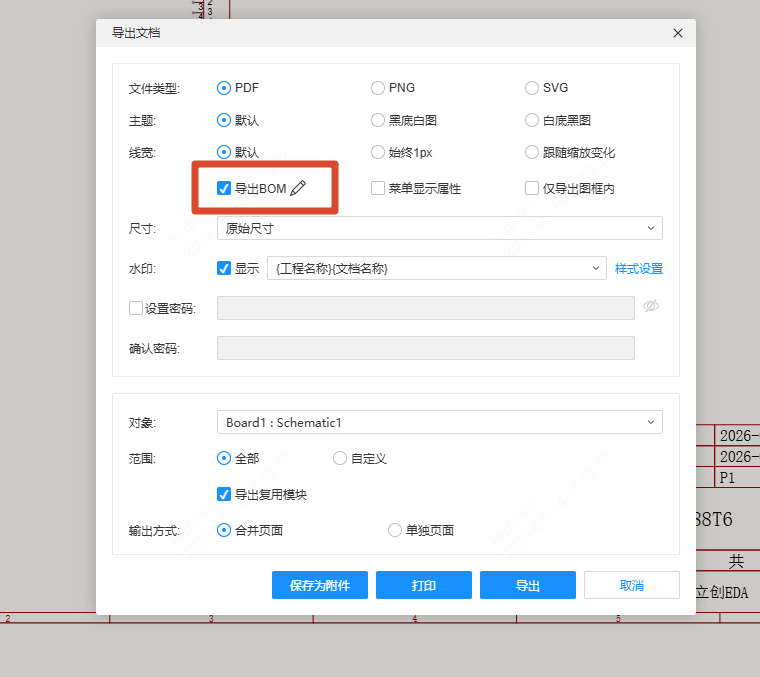

导出 BOM

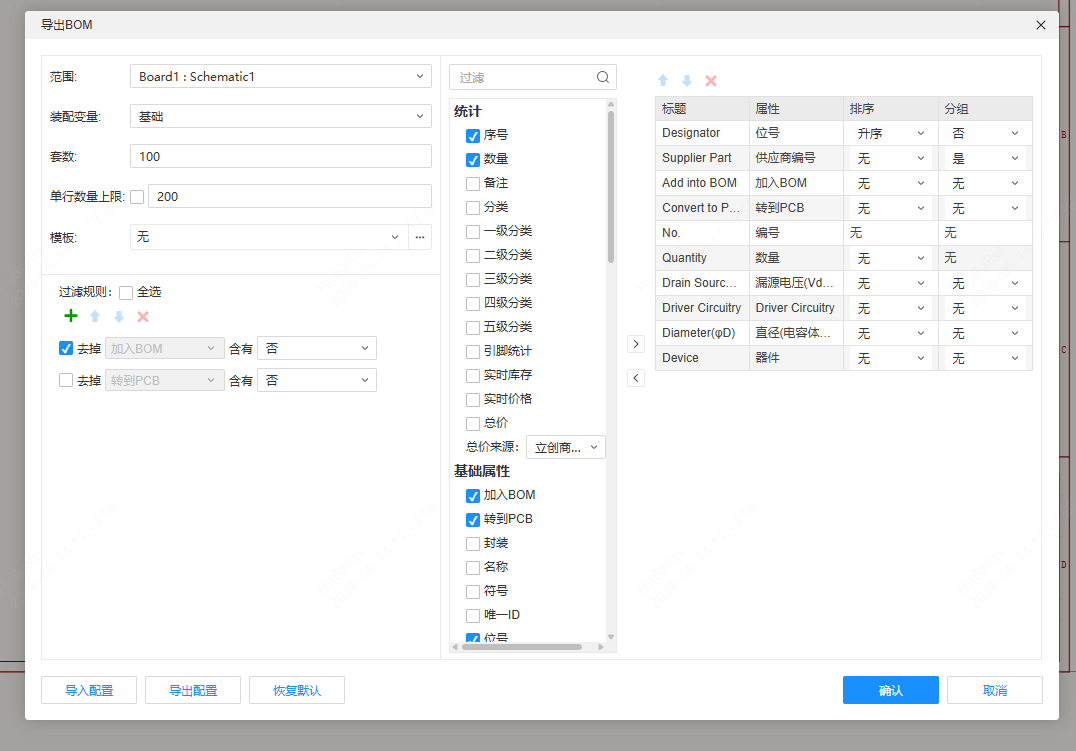

勾选导出 BOM 复选框，右侧编辑按钮可进入 BOM 编辑页面。勾选后自动附带位号图和 BOM 表图页，无需手动创建；BOM 表格按照原理图、BOM 的顺序拼接，BOM 尺寸与尺寸选项一致。
导出 PDF 的配置页中自动生成 BOM 表配置页，表格内容与导出 BOM 窗口一致。BOM 表 A4 横向显示，超出页面时自动分页。

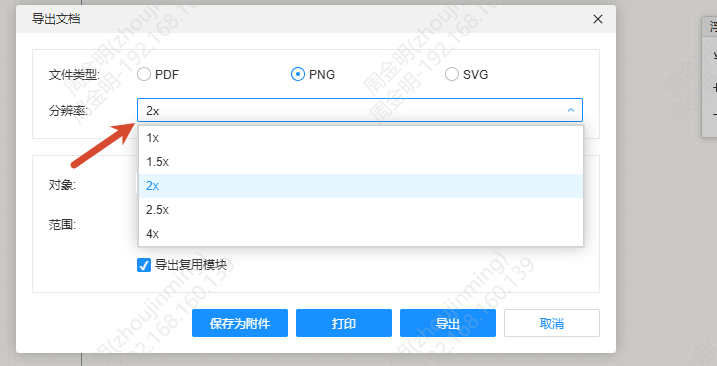

PNG 导出倍率
PNG 导出新增分辨率下拉框，支持倍率：1x、1.5x、2x、2.5x、4x。当放大倍率超过最大分辨率时按最大分辨率导出。

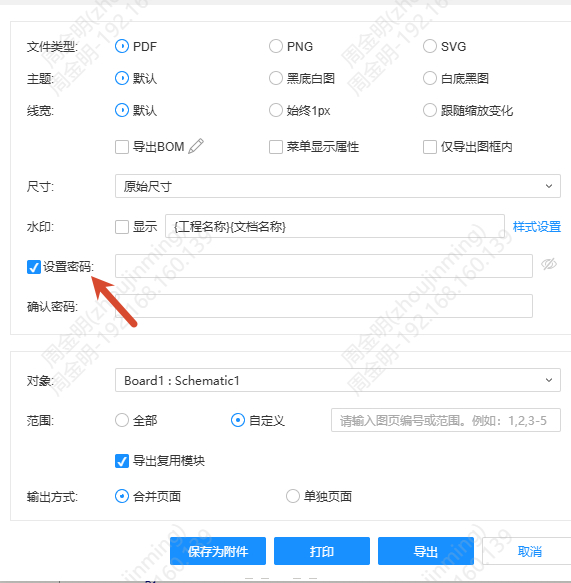

密码加密
新增密码组件，加密方式为 AES-256bit。PCB 导出同样支持加密。
元件树目录
导出 PDF 时按树形层级结构导出元件列表作为目录，支持点击元件列表跳转。
复用模块相关

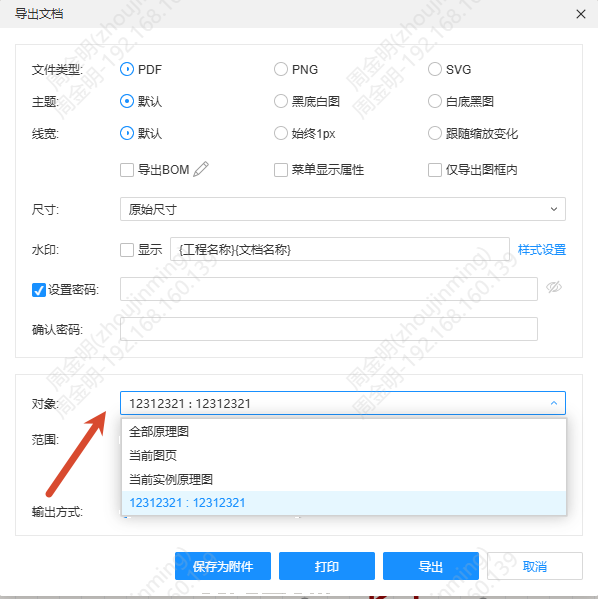

- 复用模块实例页：打开复用模块实例页时，增加"当前实例原理图"下拉项，可导出当前模块实例的全部实例页
- 包含复用模块：导出对象选择全部或单个原理图时，新增复选框，默认勾选。取消勾选后不导出复用模块的 PDF。PNG 和 SVG 同样支持

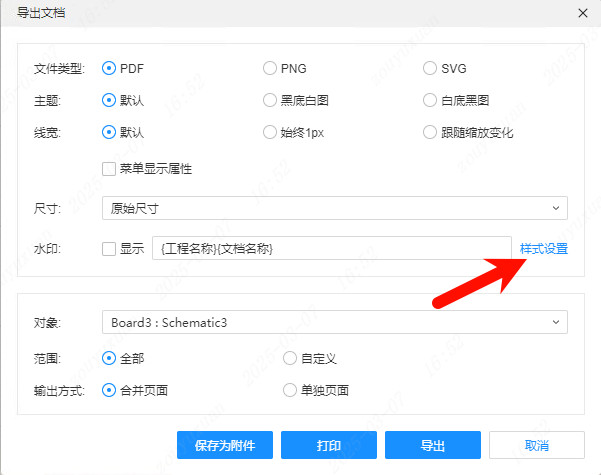

自定义水印
在导出PDF时，用户可以自定义水印内容和样式，该功能仅面向企业私有部署版本提供。

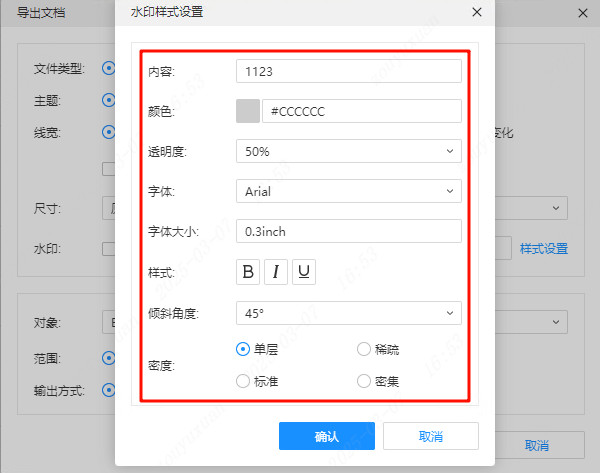

点击样式设置后，用户可以在弹窗中修改水印的内容、颜色、透明度、字体、字体大小、样式、倾斜角度和密度。

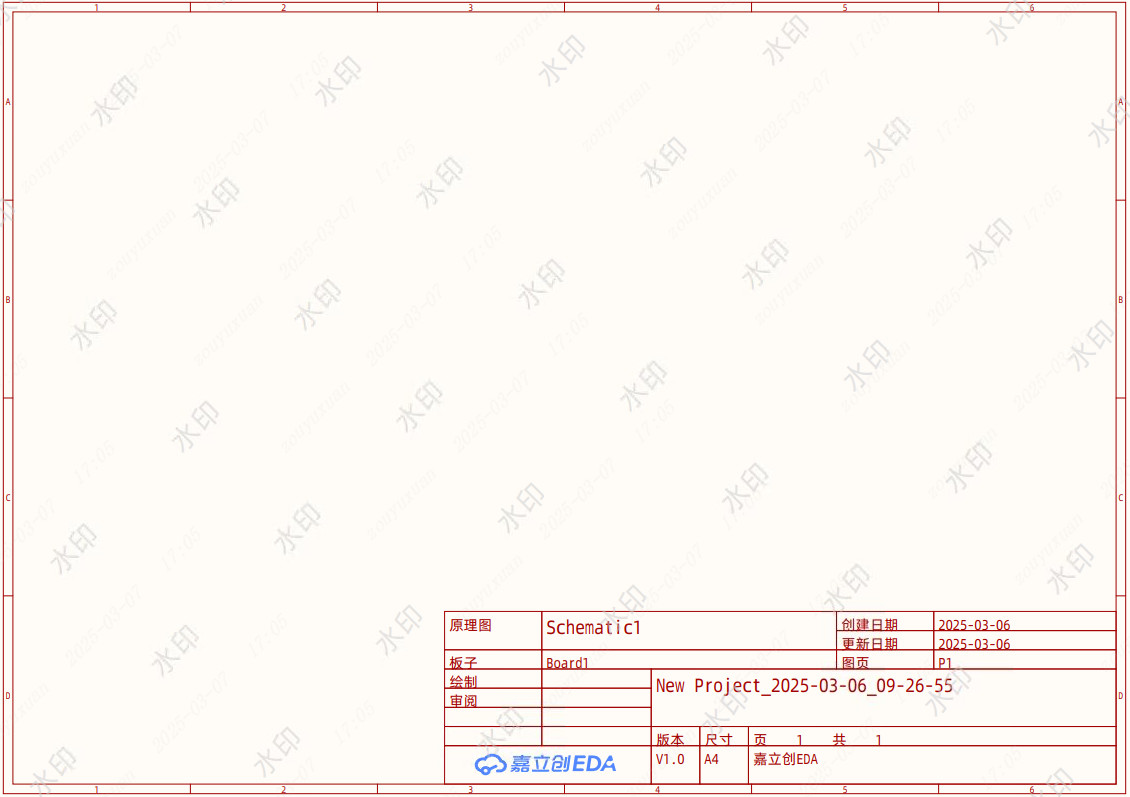

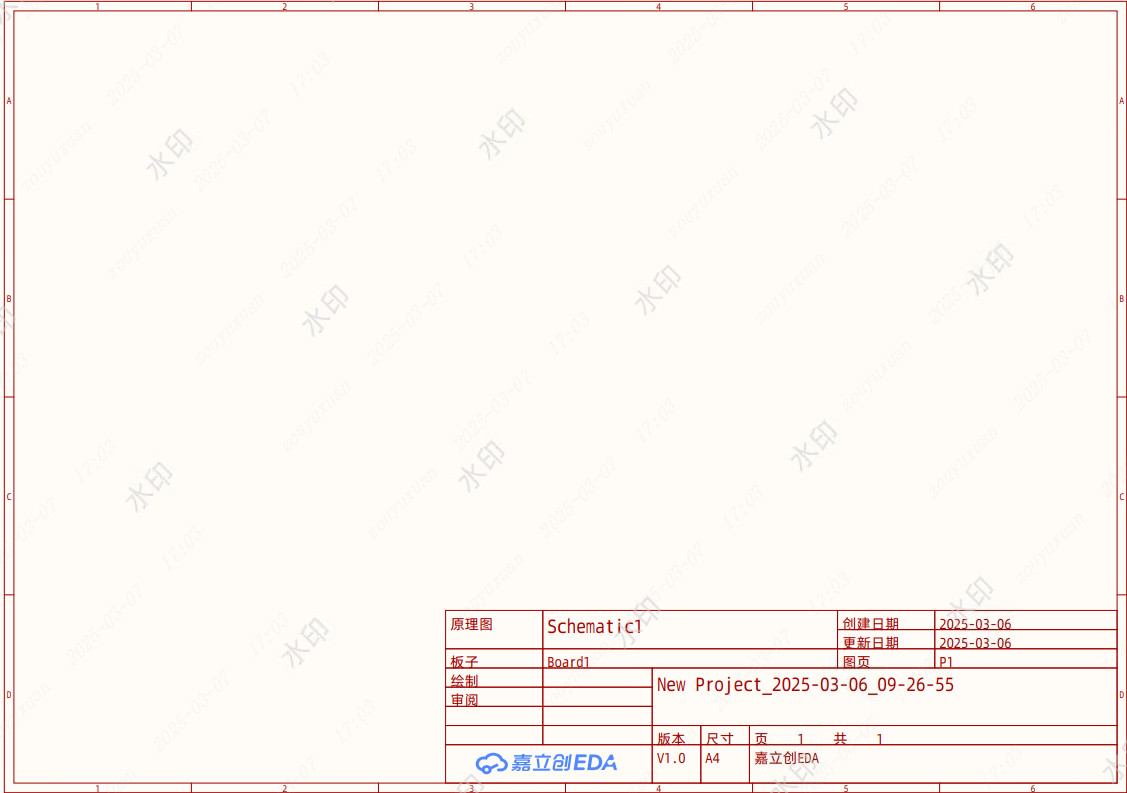

不同密度样式的水印
单层密度
稀疏密度
标准密度
密集密度
PDF 字体样式

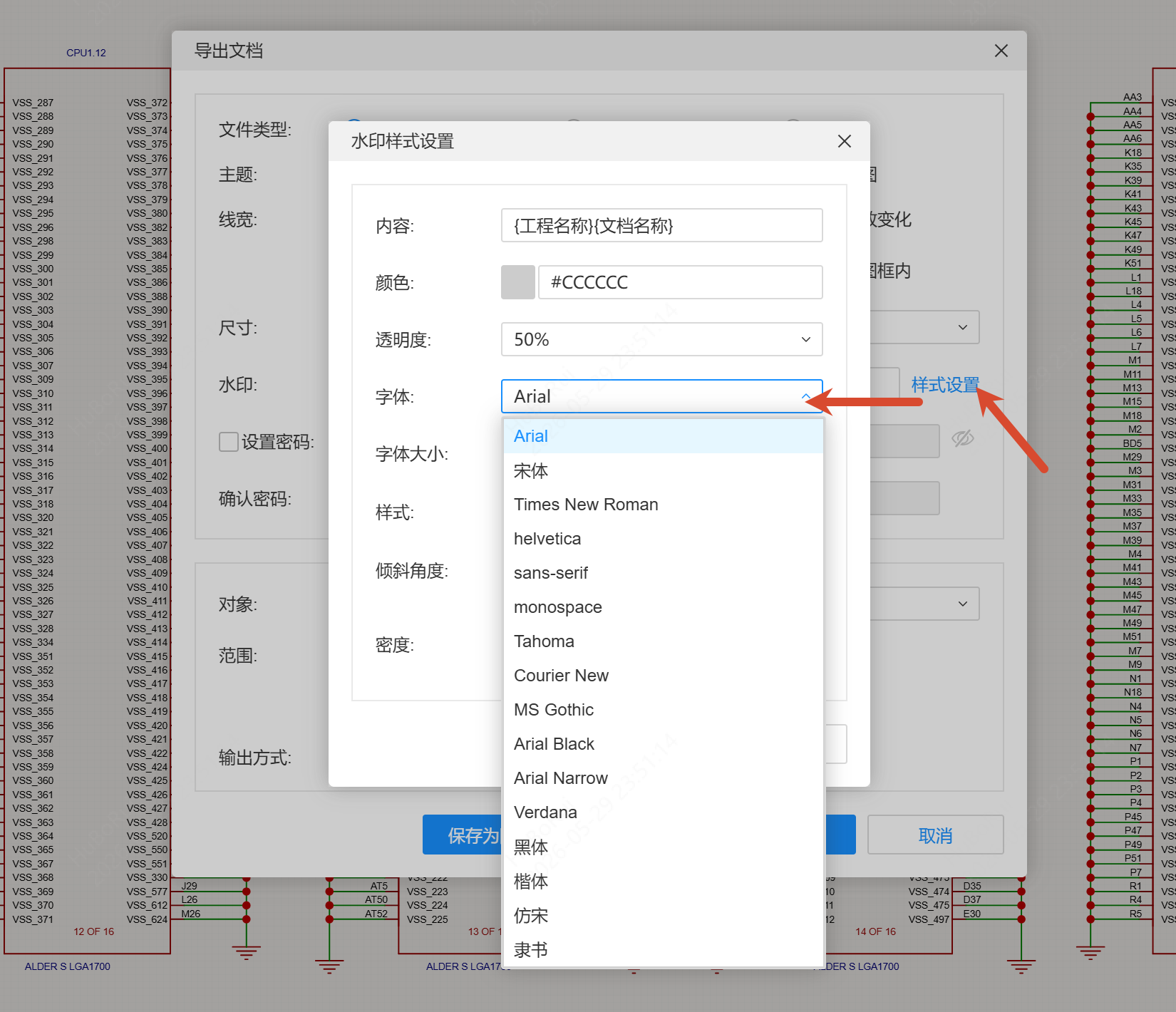

导出 PDF 时可在样式设置中选择内嵌字体，使导出的 PDF 字体与设计图纸保持一致。
WARNING
本功能仅私有部署支持。
功能入口
顶部菜单 > 导出 > PDF > 样式设置 > 字体下拉框
操作步骤
- 单击顶部菜单 导出 > PDF，打开导出对话框
- 单击样式设置，找到字体设置区域
- 在下拉框中选择目标字体
- 确认后导出 PDF，字体样式随 PDF 输出
