元件符号

创建元件符号

元件符号是指放在原理图里面的元件，需要连接引脚，设置引脚名称等。

入口1：顶部菜单 - 文件 - 新建 - 符号。

入口2：首页面 - 快速开始 - 新建符号。

在 新建符号 弹窗中编辑符号名称，分类，描述。

创键元件符号的步骤：

1、获取元件规格书，得到符号样式和引脚信息。比如：https://item.szlcsc.com/8070.html

2、绘制矩形作为元件图形。

3、放置引脚。快捷键 P。入口：顶部菜单 - 放置 - 引脚。

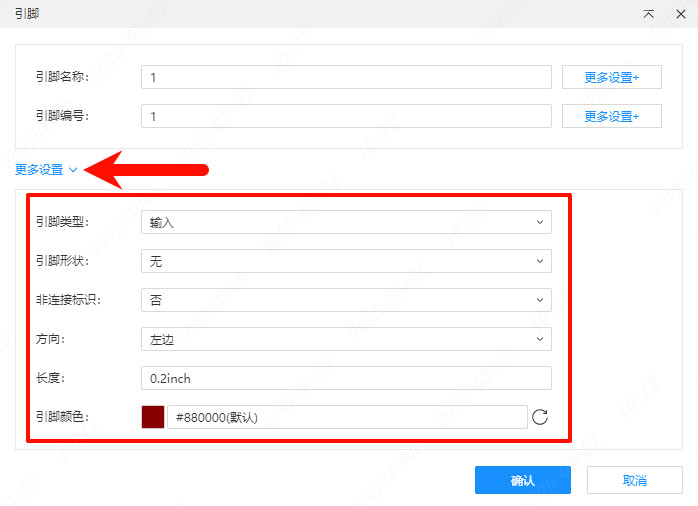

4、设置引脚编号和名称。双击引脚编号或者名称修改，也可以单击在左侧引脚列表，右侧属性面板修改。 根据实际情况调整引脚的方位方便绘图连线。

5、在左侧属性面板设置符号的名称和位号值，如 U?

6、保存完成创建。 保存后可以在底部面板的元件库找到：底部面板 - 元件库 - 符号 - 个人。

如果需要创建子库，或者多部件的符号库，请参考下文。

注意：必须创建一个同名或者不同名的器件绑定创建的好的符号，才可以在原理图里面放置使用。

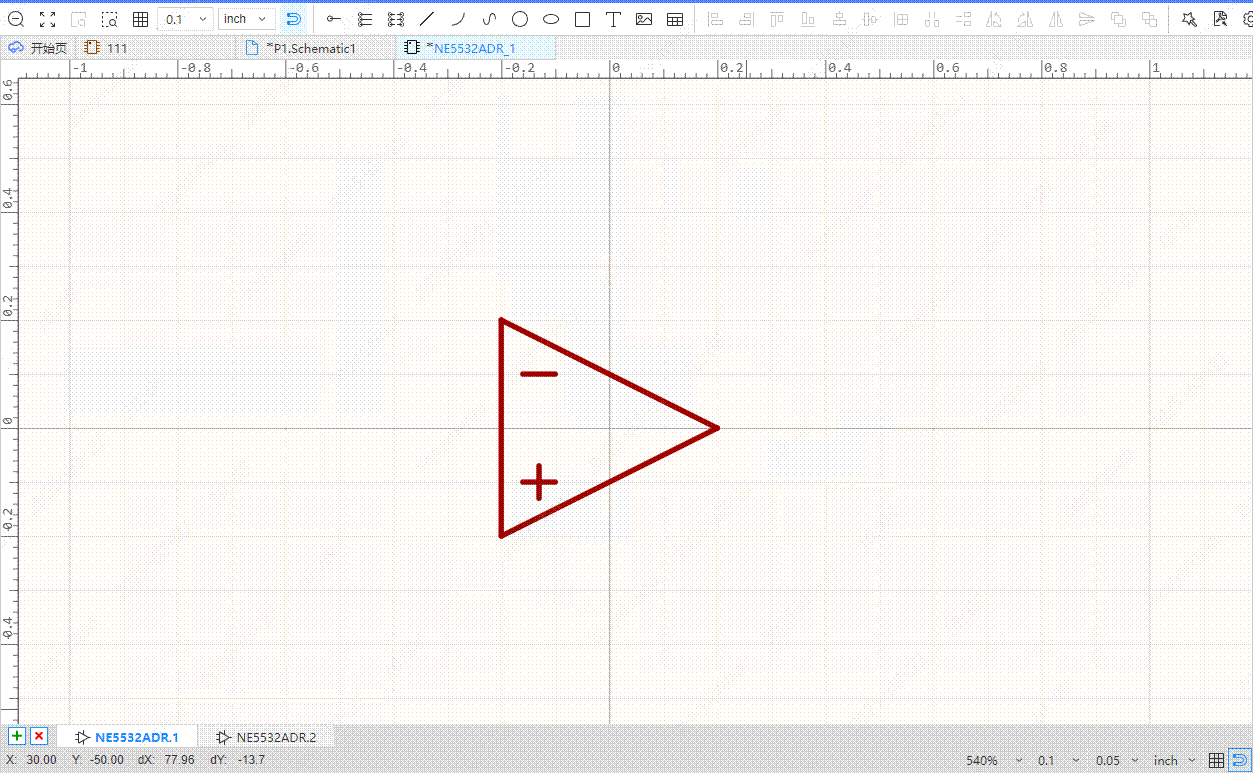

创建子库/多部件

当一个元件存在太多引脚时，把它全部画在一个库文件中将会非常耗费空间，所以可以通过创建子库（也称为多part器件，子母库，多部件符号等）来进行多符号组合该元件。所有子库合在一起时是一个完整的元件。每个子库均对应同一个封装，仅对应的焊盘编号不一样。

操作步骤：

1、打开或创建一个符号库文件，在底部菜单栏能看到改元件的子库。

2、点击 画布左下角的 + ，添加子库

3、每次添加子库均会产生一个名称带 .1 ，.2，.3 等的子库文件。

• 含子库的元件仅在父库指定一个封装即可，若你为每一个子库均指定不同的封装，那么嘉立创EDA将保留最后一个指定的封装做为元件的封装*
• 子库的编号必须均与父库保持一致。

4、子库创建完毕后也可以在期间库中看到子库目录。

点击底部按钮可显示详细子库目录。
