原理图对比

嘉立创EDA提供原理图对比功能，用于展示两个原理图之间的差异。

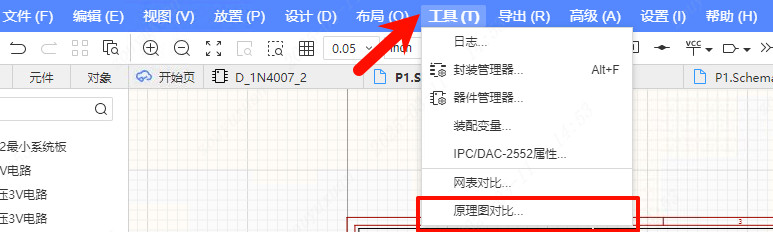

功能入口：

使用方法

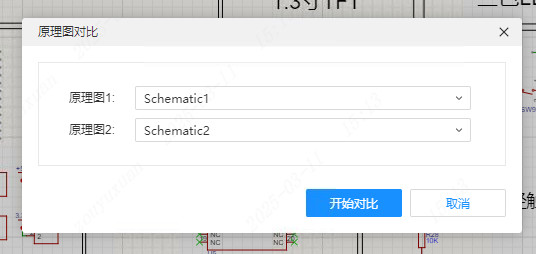

点击原理图对比后，在弹出的窗口中选择需要对比的两个原理图。

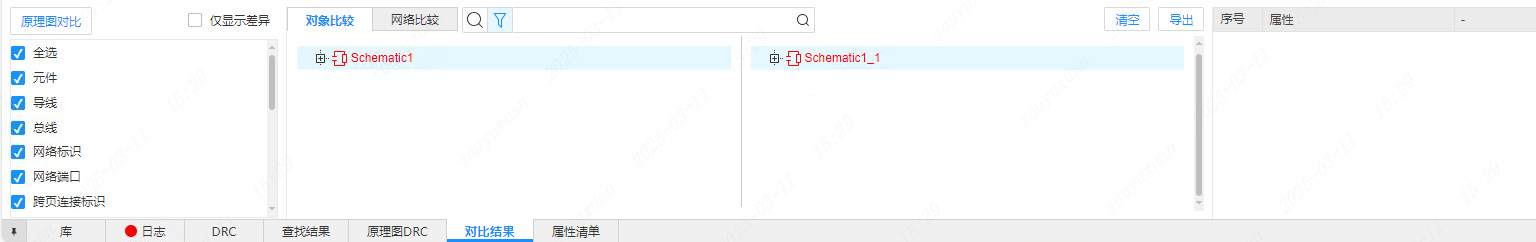

点击开始对比按钮后，底部面板将显示对比结果标签。

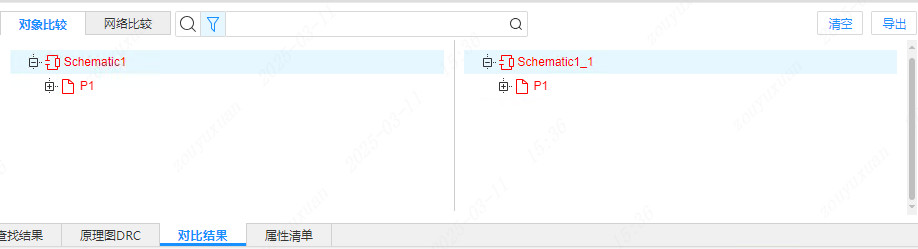

中间表格用于展示对比结果，根据原理图中的图页名称进行匹配。存在差异的图页将以红色标记。

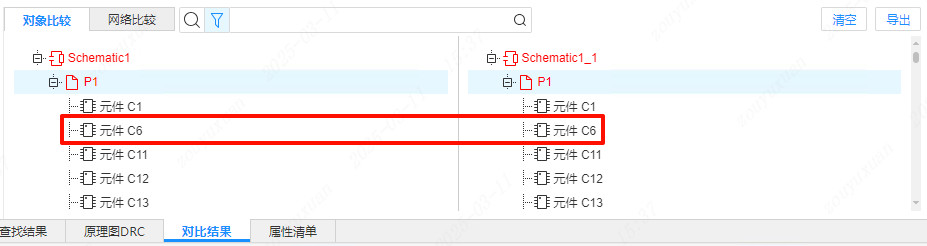

展开表格后可以查看具体的图元类型和位号对比。完全一致的器件用黑色标记。

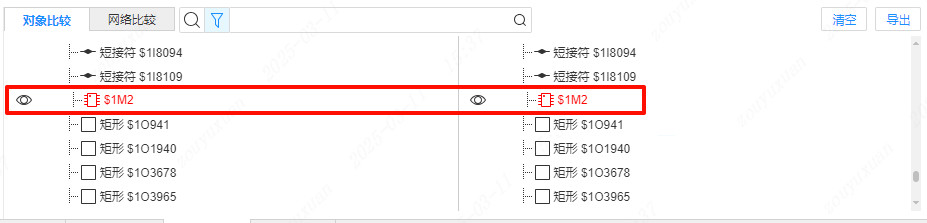

存在差异的图元以红色标记。

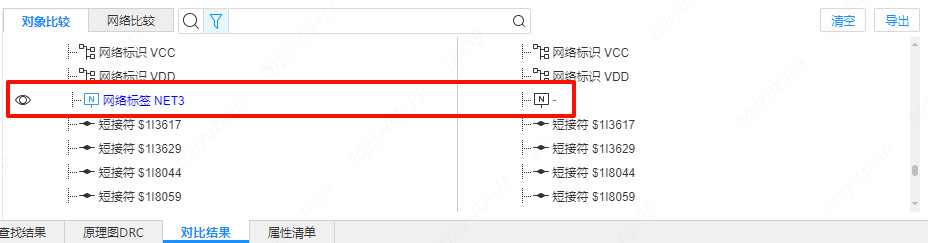

图页中特有图元以蓝色标记。

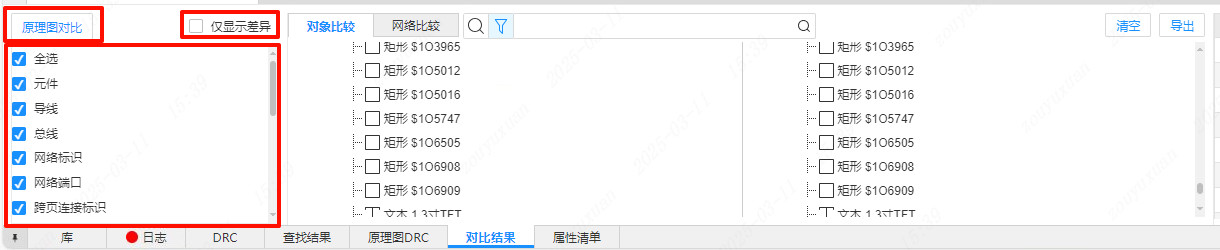

支持在左侧窗口筛选对比项和只显示差异项，用户可以点击原理图对比重新选择原理图进行对比。

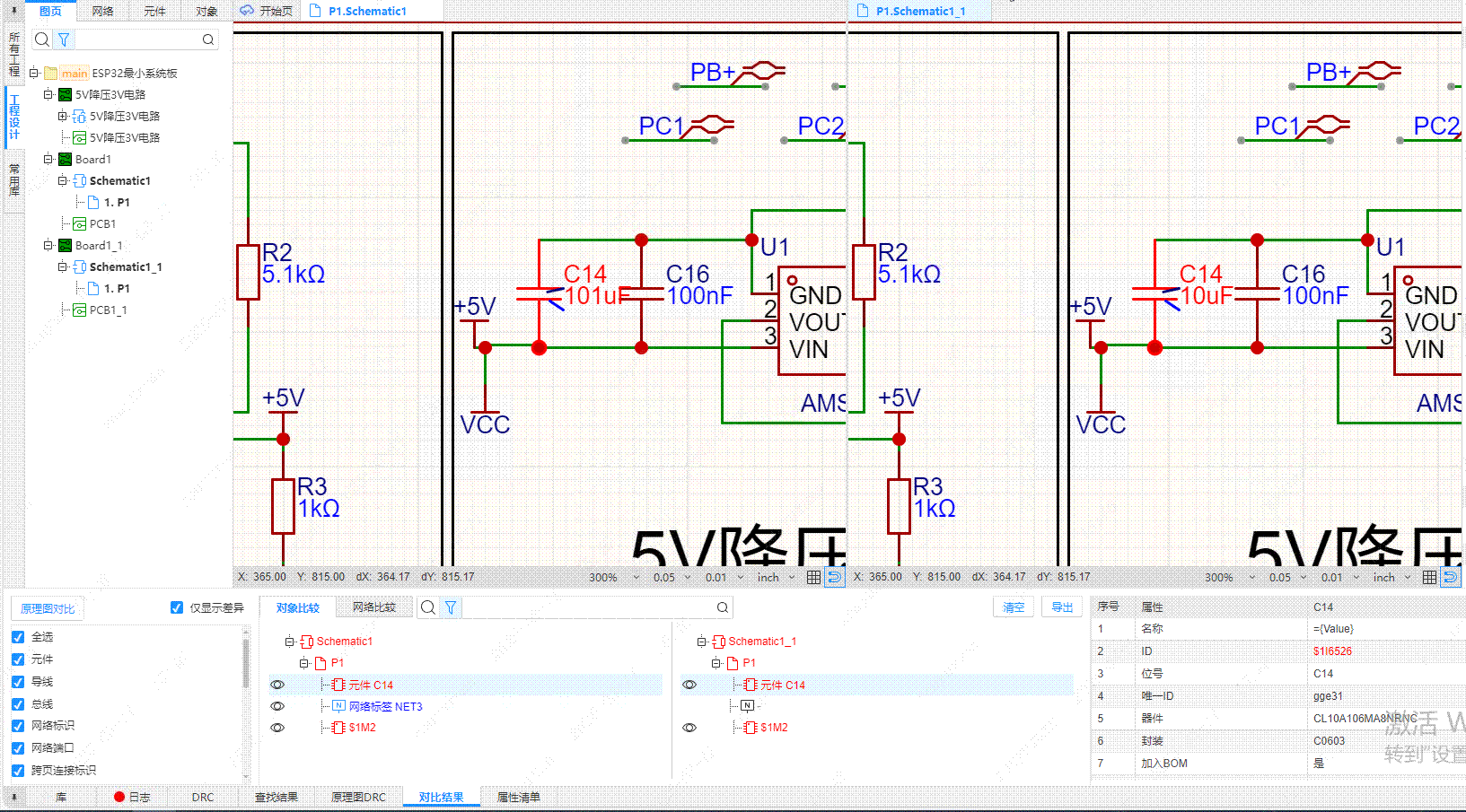

在中间表格中，支持双击对比项切换为双窗口排列模式，便于详细对比；单击差异项可以在两个图页中进行定位。

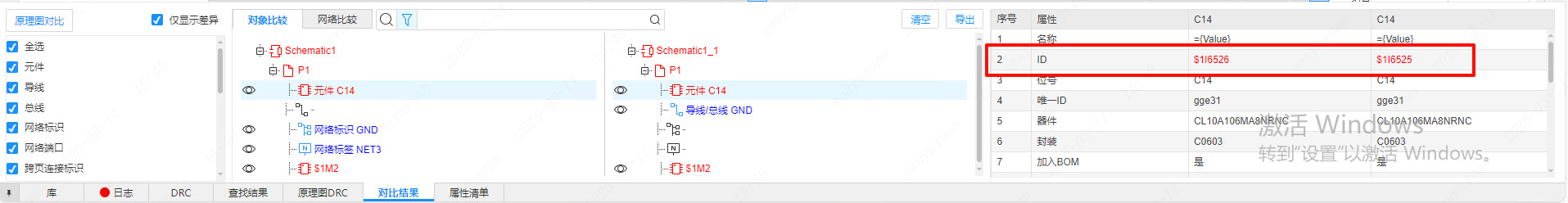

右侧表格用于查看差异项的详细对比结果。

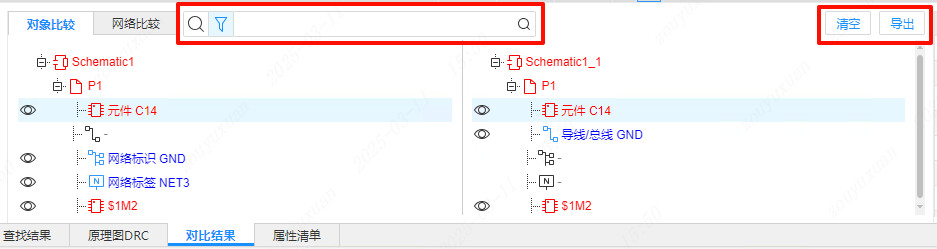

支持对对比结果进行搜索、清空和导出操作。

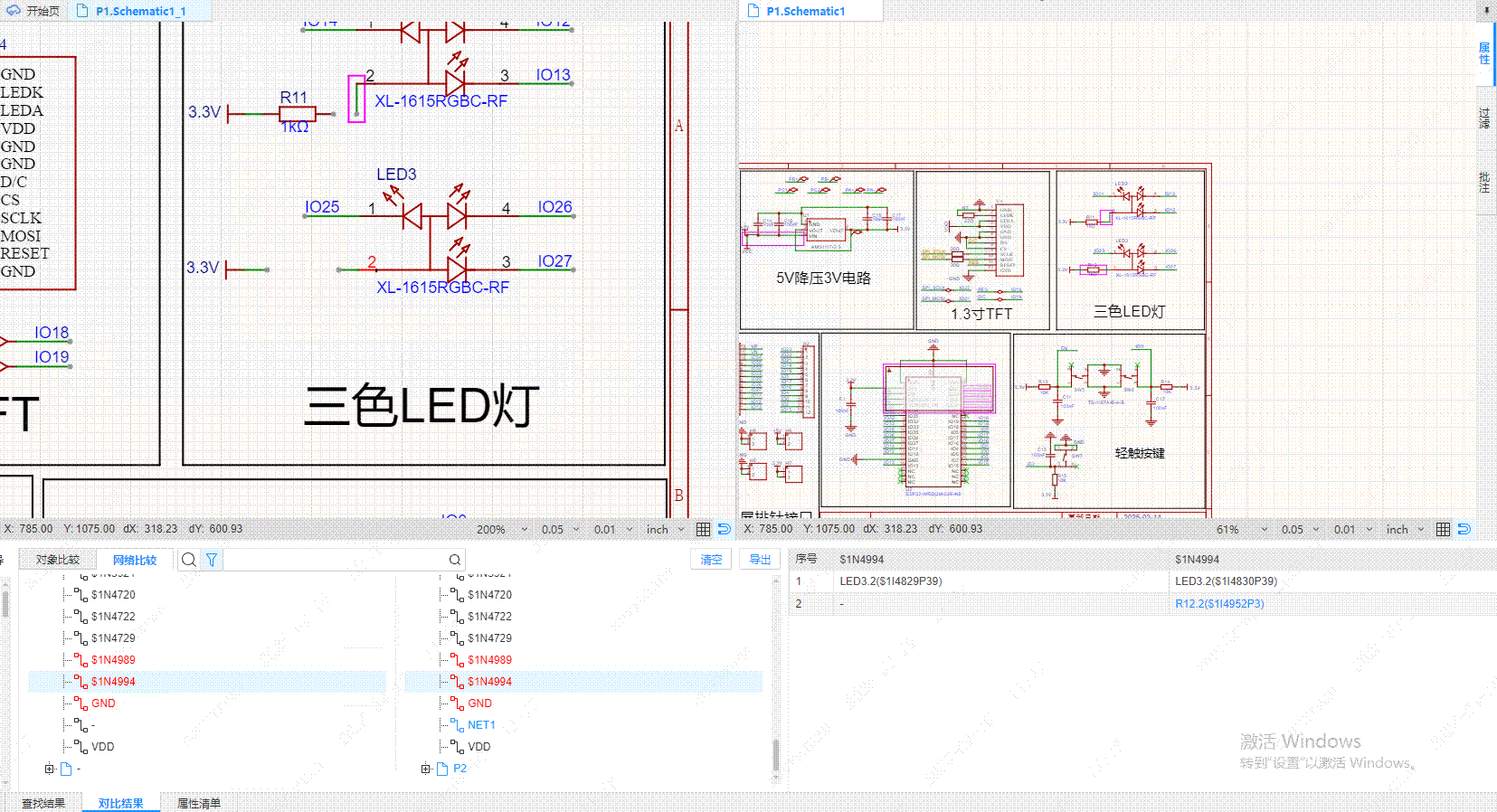

支持进行原理图网络比较。
