设计规则

设计规则设置

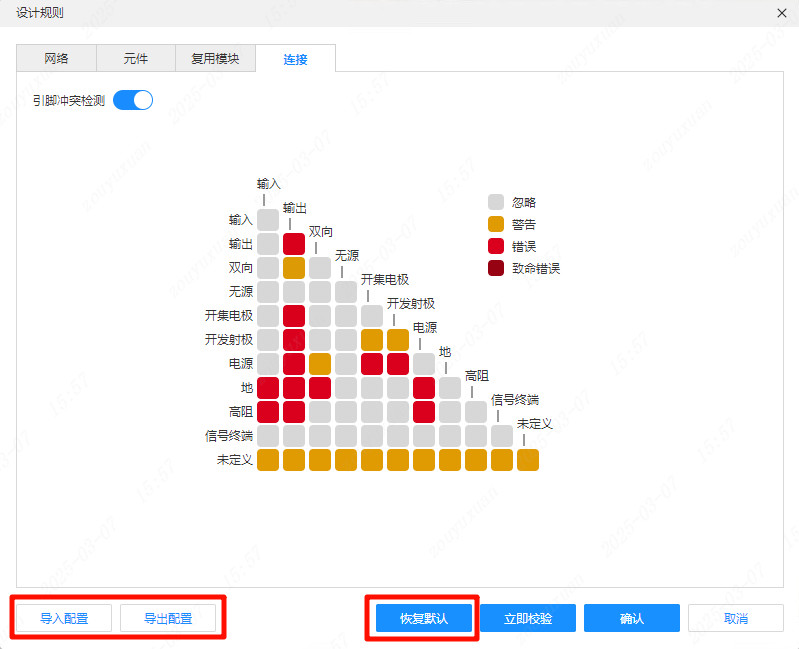

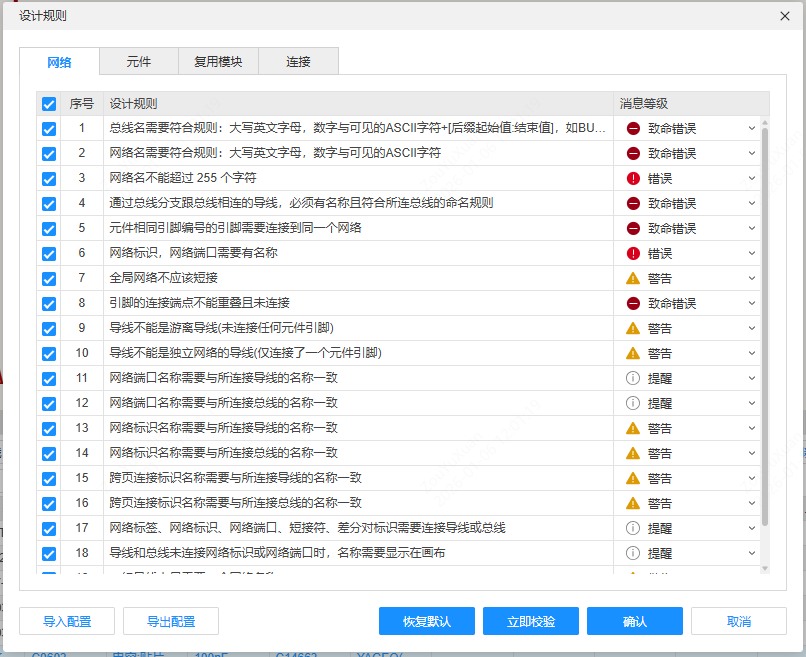

设置电气规则检查的提示错误的等级信息。

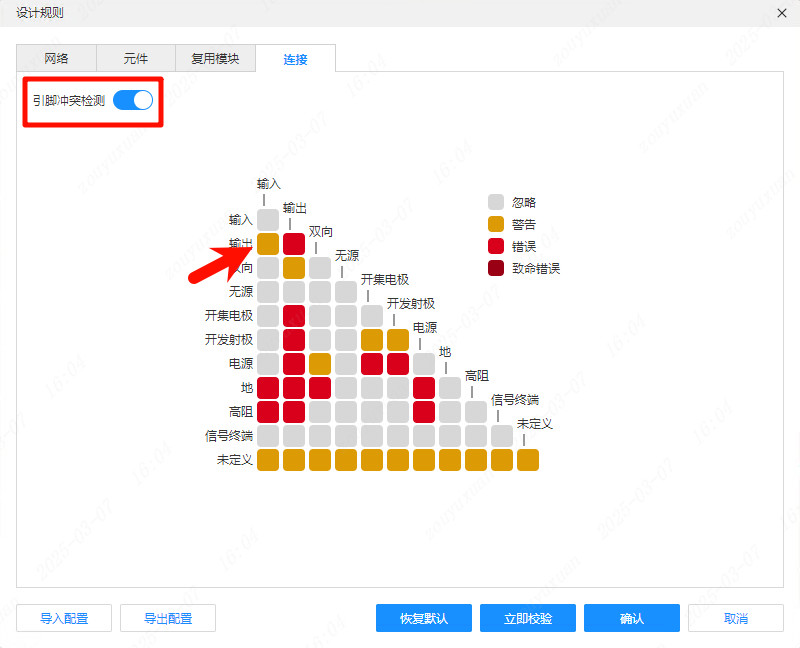

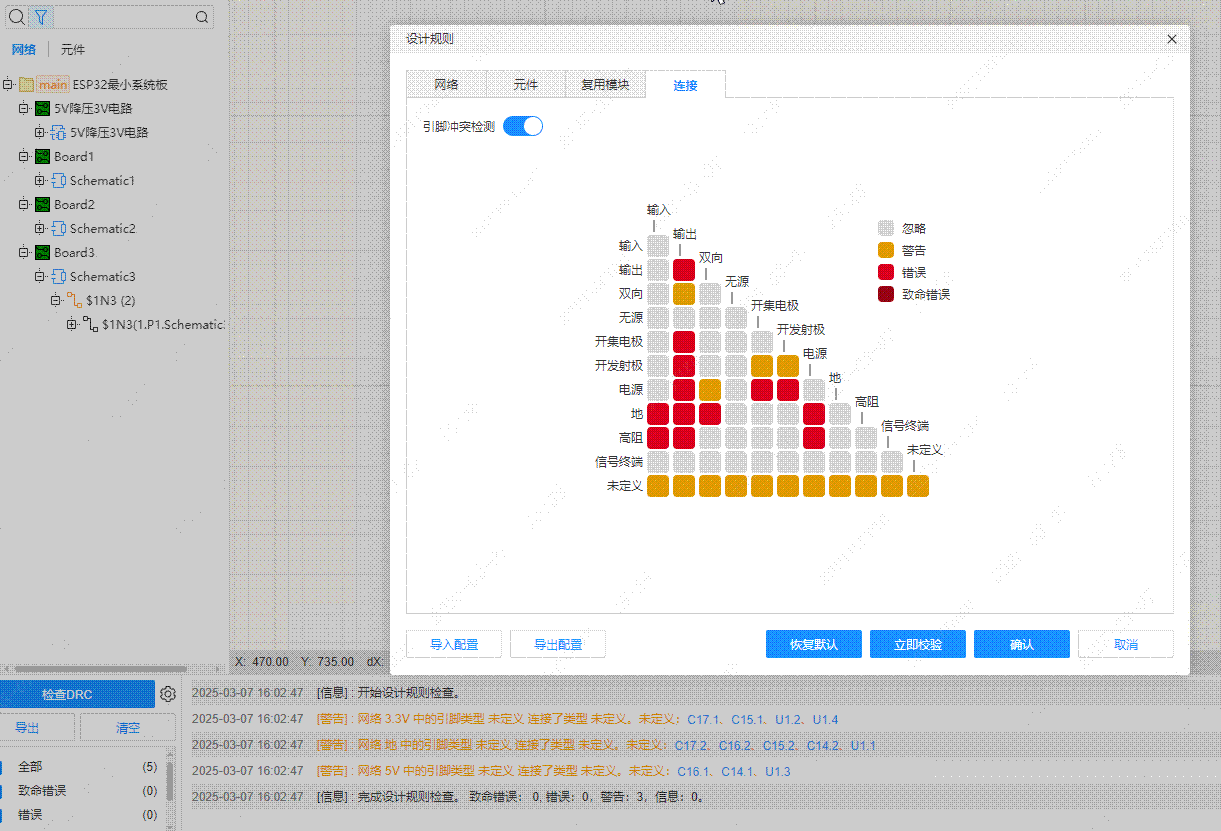

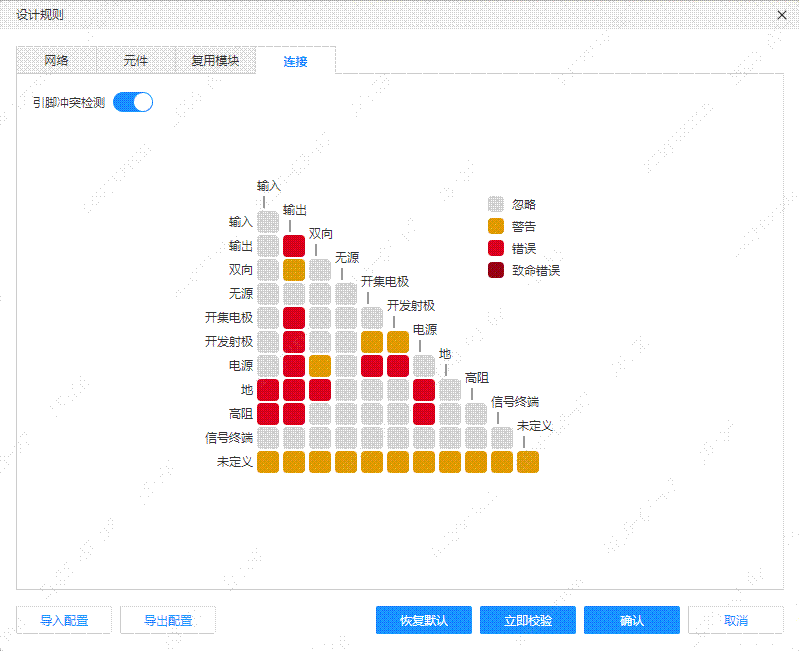

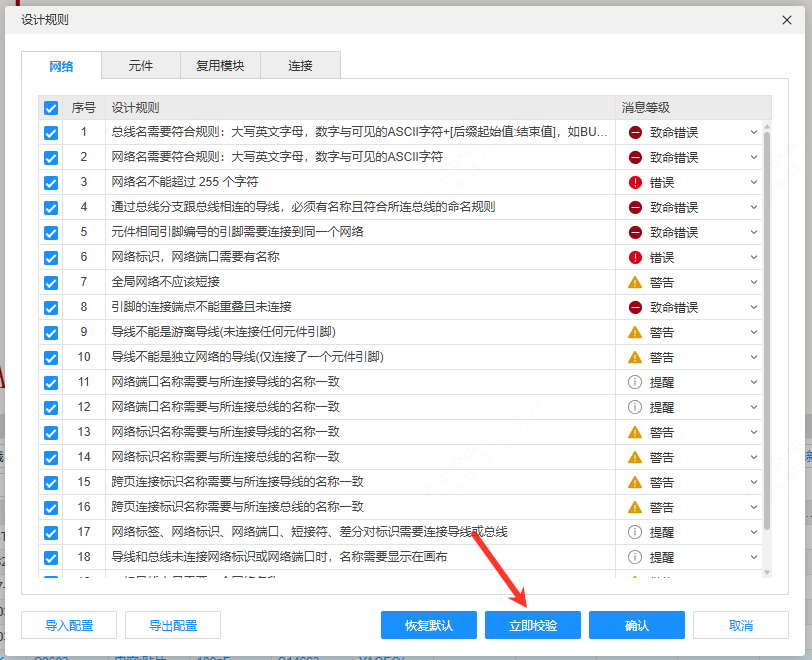

这里可以看到规则的错误信息等级，并且可以对错误等级进行修改。

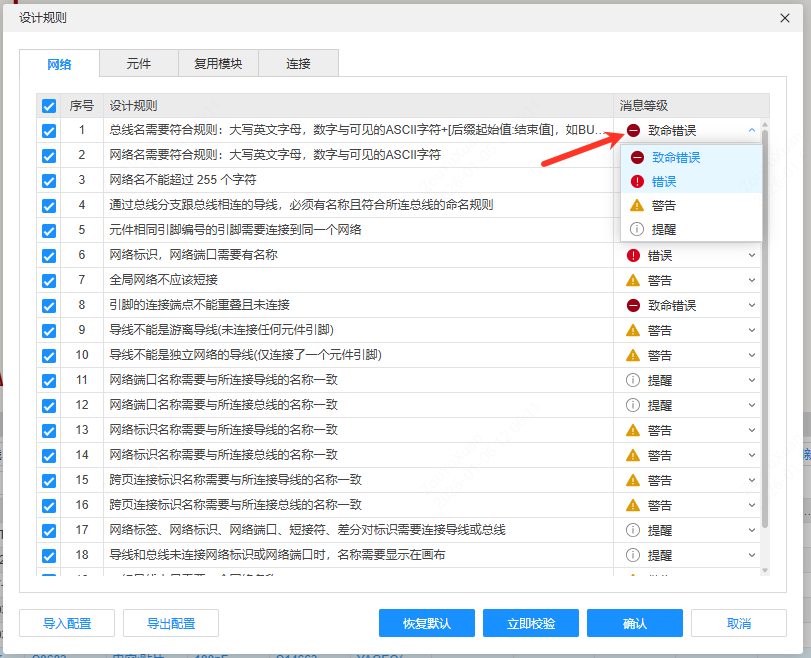

也可以进行等级的修改。

也可以在修改规则后立即检查DRC规则。

设计规则检查(DRC)

在导入PCB前检查封装、符号、文本等符合规则或者有没有冲突的检查。

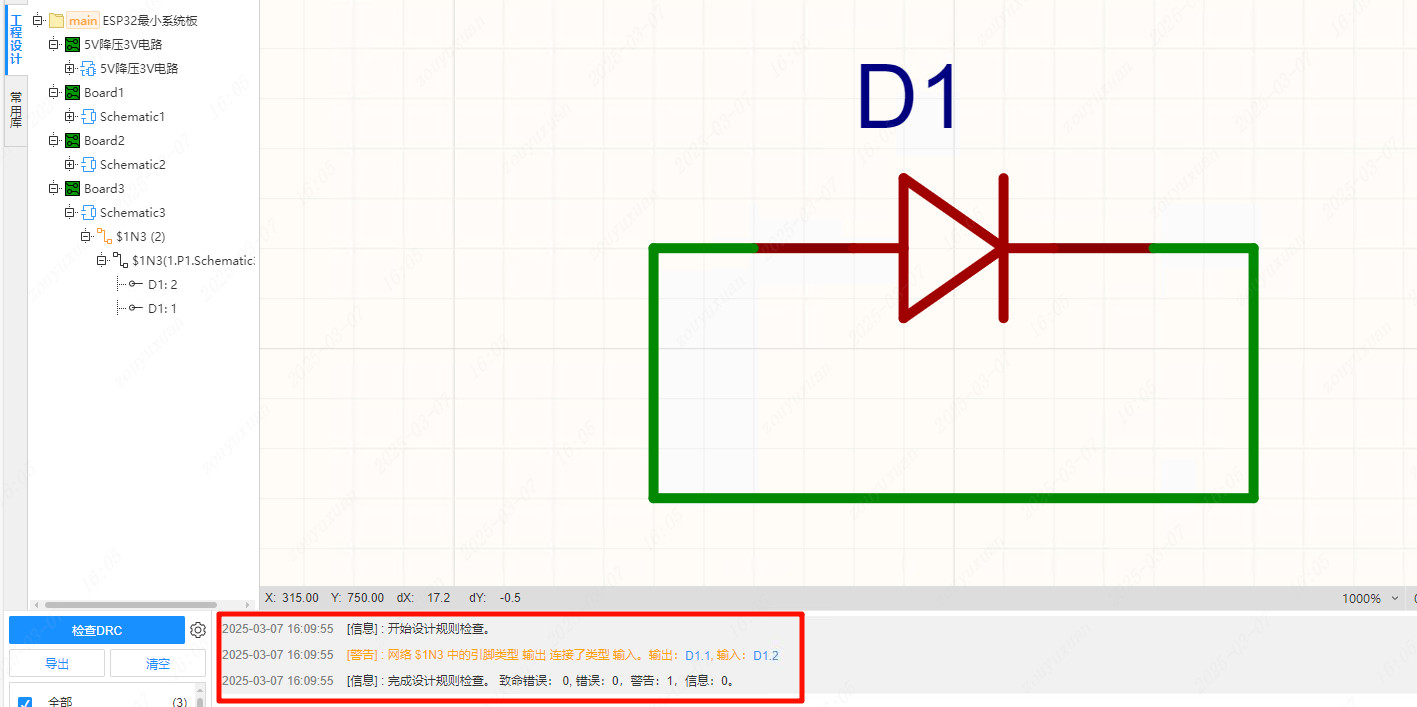

检查的结果在底部的 DRC Tab显示出来。

单击提示信息可高亮，双击提示可高亮并定位错误点。

注意：不加入BOM和不转到PCB的元件不纳入设计规则检查。
