PCB设置

画布属性

打开PCB后，在右边属性面板可以设置画布常用的设置，这些设置在顶部菜单，右键菜单，过滤Tab都可以修改。设置的参数可以保存进PCB中，下次打开PCB会优先应用设置的参数。

PCB偏好设置

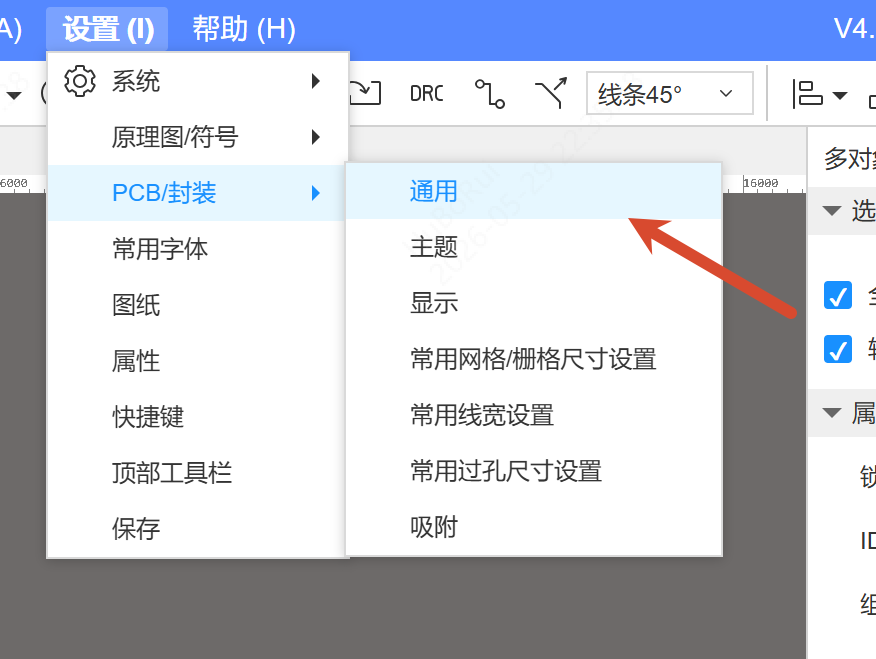

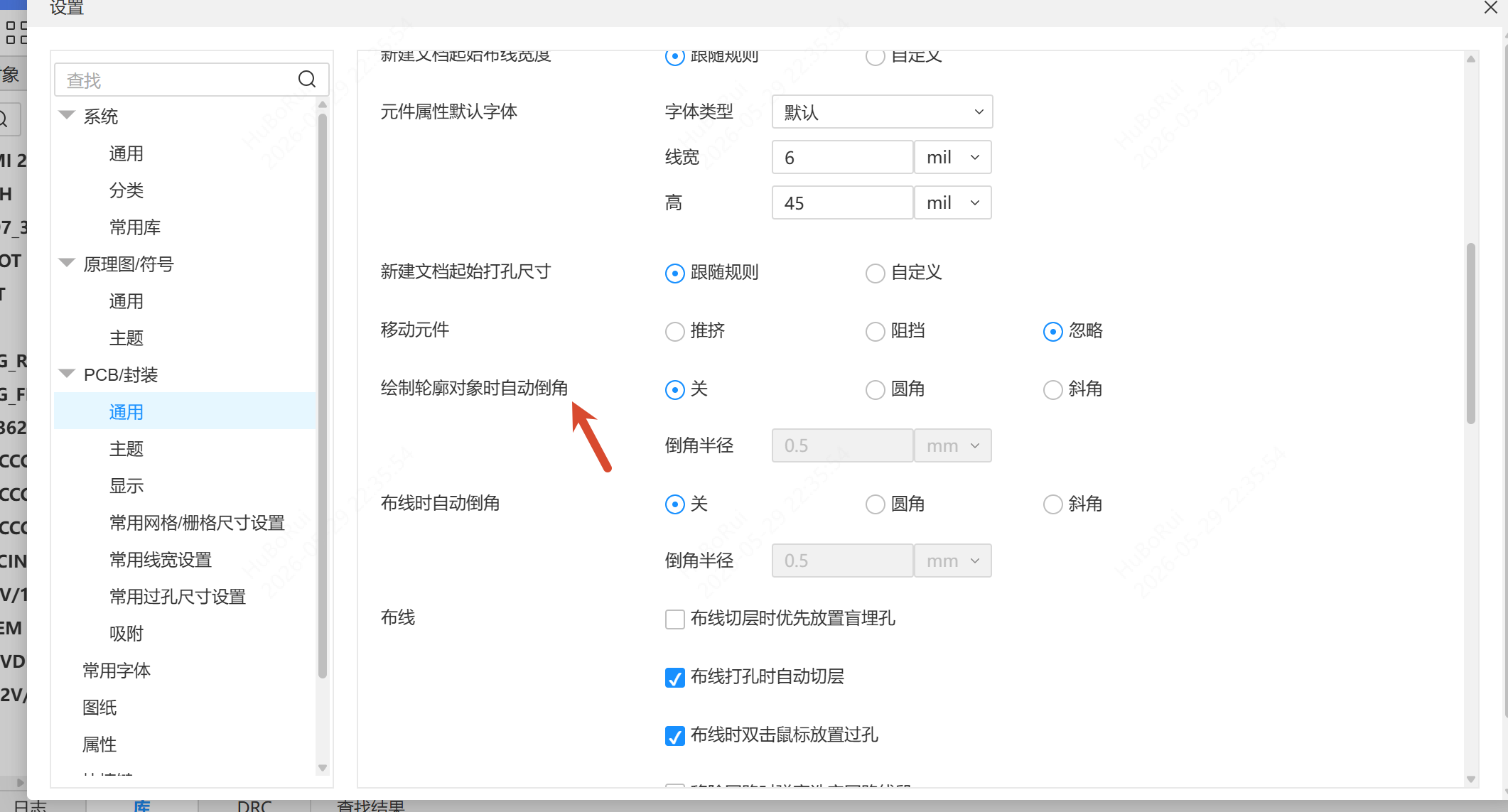

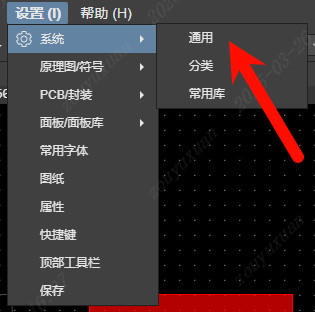

PCB中的很多操作相关的设置，基本都可以在系统设置 - PCB - 通用设置查看和修改它的属性。

网格类型：网格、网点、无
加粗网格：网格、网点、无。加粗网格设置后显示效果会比普通网格更粗，可以再PCB主题设置中调整其颜色和透明度
加粗倍数：每加粗倍数的普通网格尺寸，显示加粗网格
十字光标：更改在PCB编辑器里光标的大小。
始终显示十字光标：选中之后鼠标会一直是十字光标形状。
显示效果：速度优先的会使编辑器的性能提升，但质量有所下降。质量优先是开启抗锯齿，开启后显示会比较平滑对电脑配置有着一定的需求。
渲染引擎：支持切换Canvas2D或WebGPU引擎。
新建PCB默认单位：这里修改新建PCB的单位。
新建封装默认单位：这里修改新建封装的单位。
ALT栅格尺寸：ALT吸附尺寸（在绘制过程中按ALT吸附应用该参数）
每次旋转角度：器件旋转的角度设置。
单击导线选中：分为选中单段，再次点击选中整段和选中整段、再次点击选中单段。这里会影响单击第一次选中导线和轮廓对象的选中范围，再次单击切换为另一种范围的选中。
复制/剪切：在复制对象时是否选择参考点。
绘制时确认导线段：在布线时每次添加导线段的数量，确认至当前段一次添加多段，确认至前一段一次添加一段
结束图元绘制：用来设置绘制模式下右键是结束绘制还是调出右键菜单，Ctrl+右键将是相反的行为。
布线时添加过孔方式：在上一拐点添加，过孔位置固定在上一次布线拐点位置；在当前拐点添加，过孔跟随鼠标移动，在添加新拐点后确认位置
旋转对象：对单对象旋转，选中多个对象进行旋转时，每个对象按各自的中心进行旋转；对选中整体旋转，选中多个对象进行旋转时，一起按照整体的中心旋转
新建文档起始布线宽度：设置新建PCB时导线的宽度是否跟随规则。
元件属性默认字体：设置原理图转到PCB后，元件的属性如位号在PCB中显示的默认字体类型、高等属性信息。
新建文档起始打孔尺寸：设置新建PCB时过孔尺寸是否跟随规则。
显示编号或网络
- 焊盘显示编号：显示、隐藏器件焊盘的编号。
- 焊盘显示网络：显示、隐藏器件焊盘的网络。
- 导线显示网络：隐藏和显示导线上的网络。
- 过孔显示网络：显示、隐藏过孔的网络。
实时显示
```
-   **_布线、拉伸导线时显示实时网络长度_**：开启后，在进行布线、拖动、拉伸导线、等长调节时，实时显示网络长度信息，如果该网络设置了网络长度规则，还会显示出网络长度范围
```
- 布线、拉伸导线时显示实时差分对长度误差：开启后，在对差分对进行布线、拖动、拉伸导线、等长调节时，实时显示差分对长度误差信息。 - 绘制时使用动态输入框：当前在线条自由角度、圆弧自由角度模式下绘制折线或多边形，绘制矩形、绘制圆形模式下，开启了该功能会出现动态输入框，直接输入参数按tab或enter用于锁定参数。
鼠标悬停 - 鼠标悬停在网络时高亮网络：鼠标悬停在某个导线、焊盘、过孔上时，高亮整个网络的导线、焊盘、过孔。- 鼠标悬停在对象时高亮对象：鼠标悬停在某个对象时高亮该对象，此时按住鼠标选中的对象会与高亮的对象是同一个。- 鼠标悬停在对象时显示对象属性：鼠标悬停在某个对象时，显示该对象的部分属性信息。
布线
- 布线切层是优先放置盲埋孔：在布线切换层放置过孔时，设置对过孔或者盲埋孔进行优先设置。
- 布线打孔时自动切层：开启后，布线过程中添加过孔，同时自动切换到其他层。
- 布线结束时自动扇出：开启后，从芯片引脚布线时，优先从焊盘扇出一段距离。
- 自动结束布线：布线点击同网络的其他图元位置后，即结束此次布线。
- 为自由导线分配网络：绘制无网络导线时，结束布线后自动为该自由导线及所连接的焊盘分配一个新网络。
- 自动添加泪滴：绘制导线、拖动导线、焊盘、过孔后，自动添加泪滴。
拖动/移动
- Ctrl拖动复制：按住Ctrl键拖动对象，可以复制出新的对象。
- 拖动焊盘/过孔时光标吸附到中心：拖动焊盘/过孔，光标自动吸附到其中心为止并跟随鼠标移动。
- 拖动封装时光标吸附到原点：拖动封装，光标自动吸附到其中心并跟随鼠标移动。
- 拖动封装/焊盘时吸附对齐到相邻封装/焊盘边界：拖动封装/焊盘时，如果旁边有其他焊盘、封装，移动到其边界为止时自动吸附到对齐边界的位置。

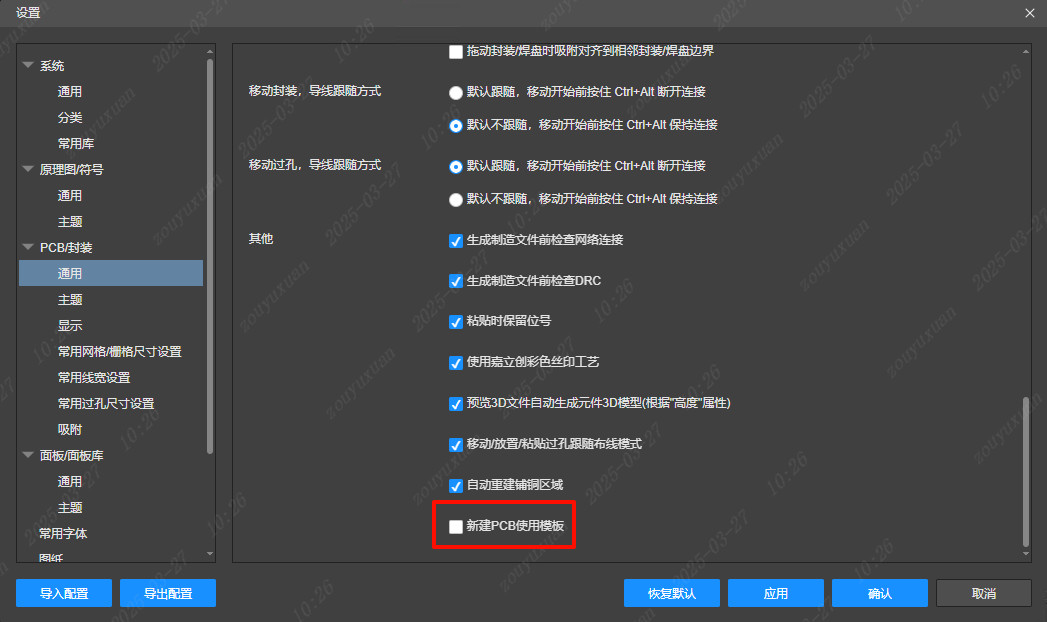

移动封装，导线跟随方式：移动器件时，导线的跟随方式设置。
移动过孔，导线跟随方式：移动过孔时，导线的跟随方式设置。
其他 - 显示缩放尺：关闭和开启顶部快捷栏下方的缩放尺。
- 生成制造文件前检查网络连接：导出Gerber文件时候会检查PCB网络的连接是否完成。- 生成制造文件前检查DRC：导出gerber文件时候固定出现是否检查DRC提示。- 粘贴时保留位号：将复制好的器件粘贴在PCB时，保持原有的位号。- 使用嘉立创彩色丝印工艺：启用后，可以使用彩色丝印相关功能。
