测试点
嘉立创EDA专业版支持在PCB上直接放置测试点，用于连接测试仪器，以便进行电路测试和故障诊断。测试点通常位于电路板上的关键位置，例如连接器、芯片引脚、关键信号线等。
放置方法：
- 顶部菜单 - 放置 - 测试点
放置完成后可以在右侧属性面板设置测试点的图层、网络、大小形状等参数
自动添加测试点
嘉立创EDA支持为对应网络自动添加测试点。
功能入口：

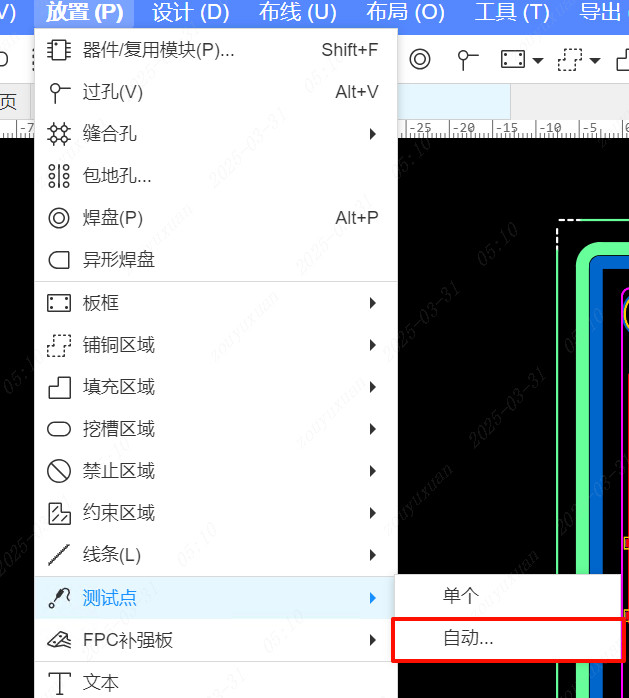

- 顶部工具栏 - 放置 - 测试点 - 自动
使用方法

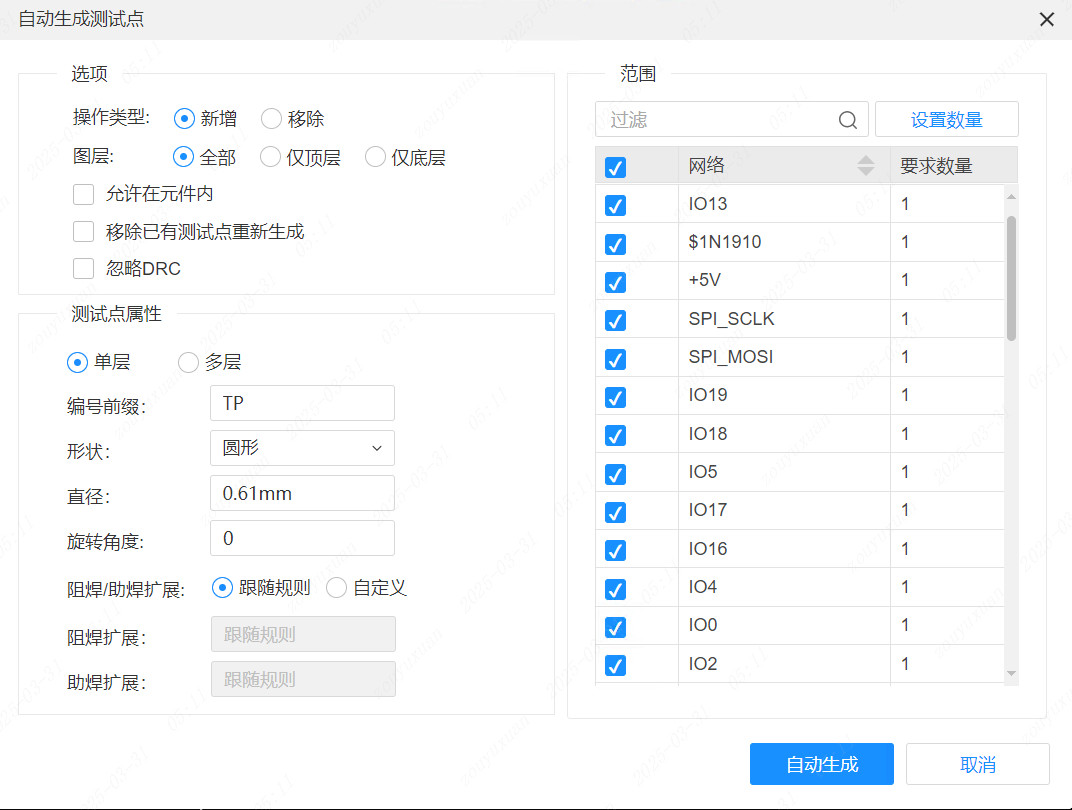

点击测试点 - 自动选项后，将进入自动生成测试点的配置窗口。
在生成选项中，可选择新增或移除两种操作类型。

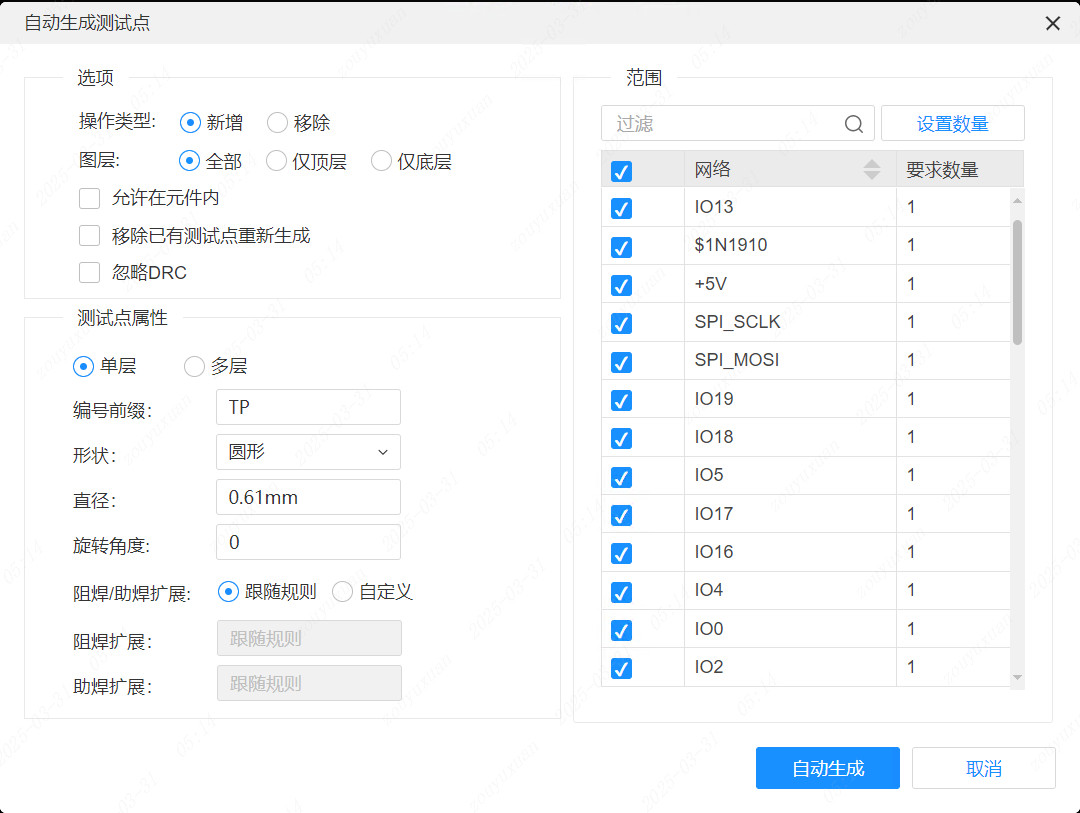

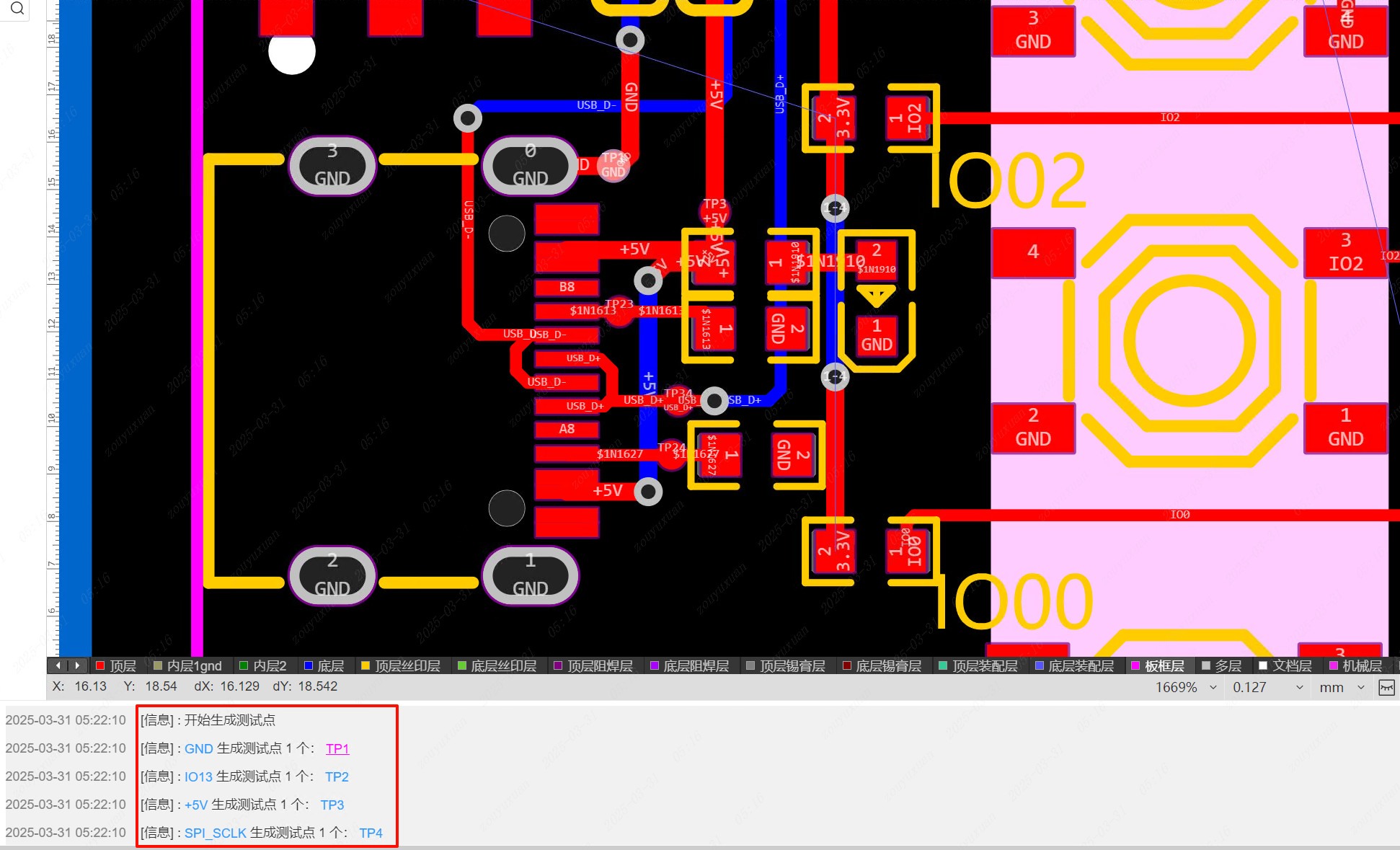

选择新增操作后，点击自动生成，将在指定网络中生成测试点。生成结果可在底部日志中查看，并支持通过点击日志定位测试点位置。

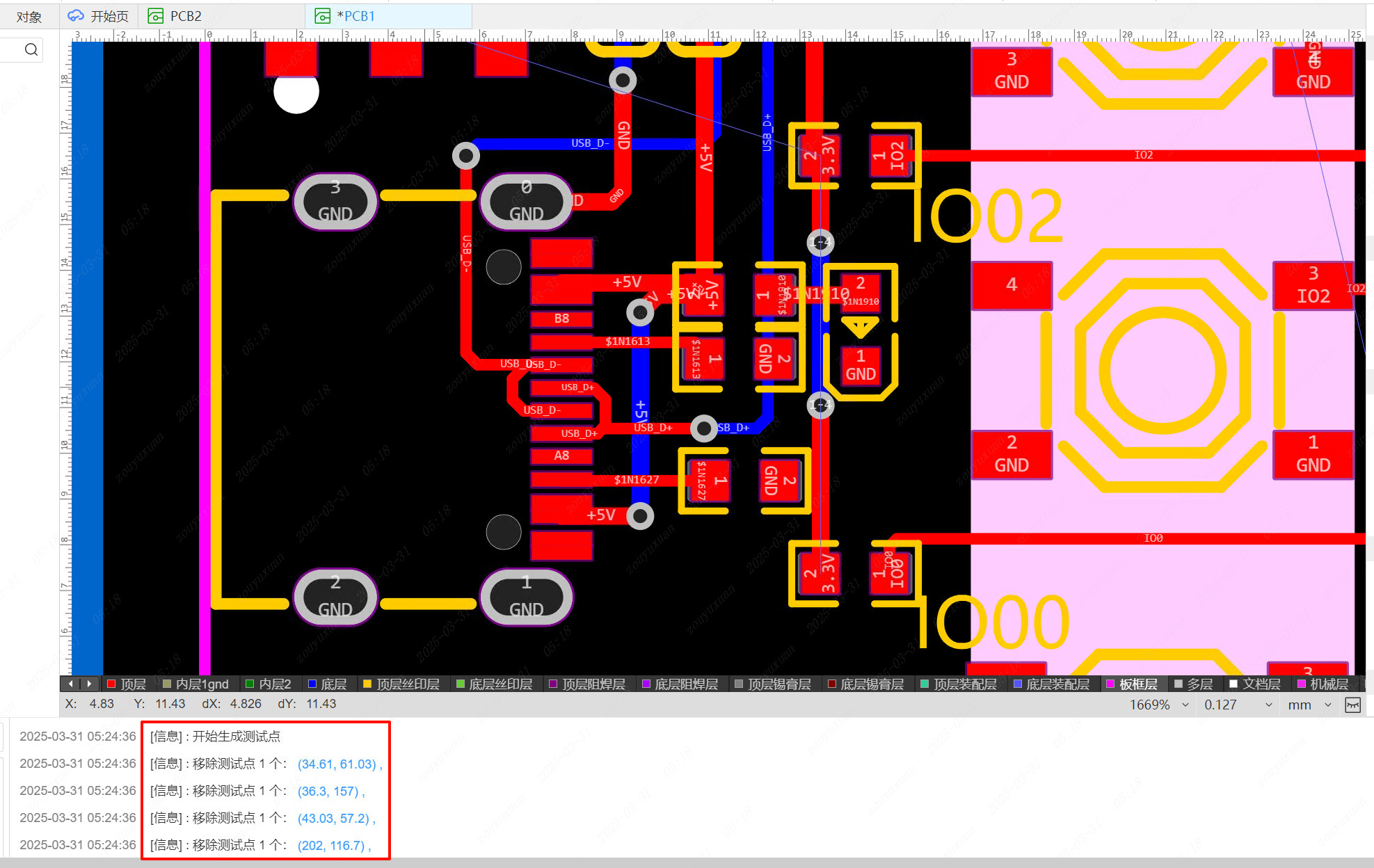

选择移除操作后，点击自动生成，将移除指定网络中的测试点。移除结果的坐标信息可通过底部日志查看。

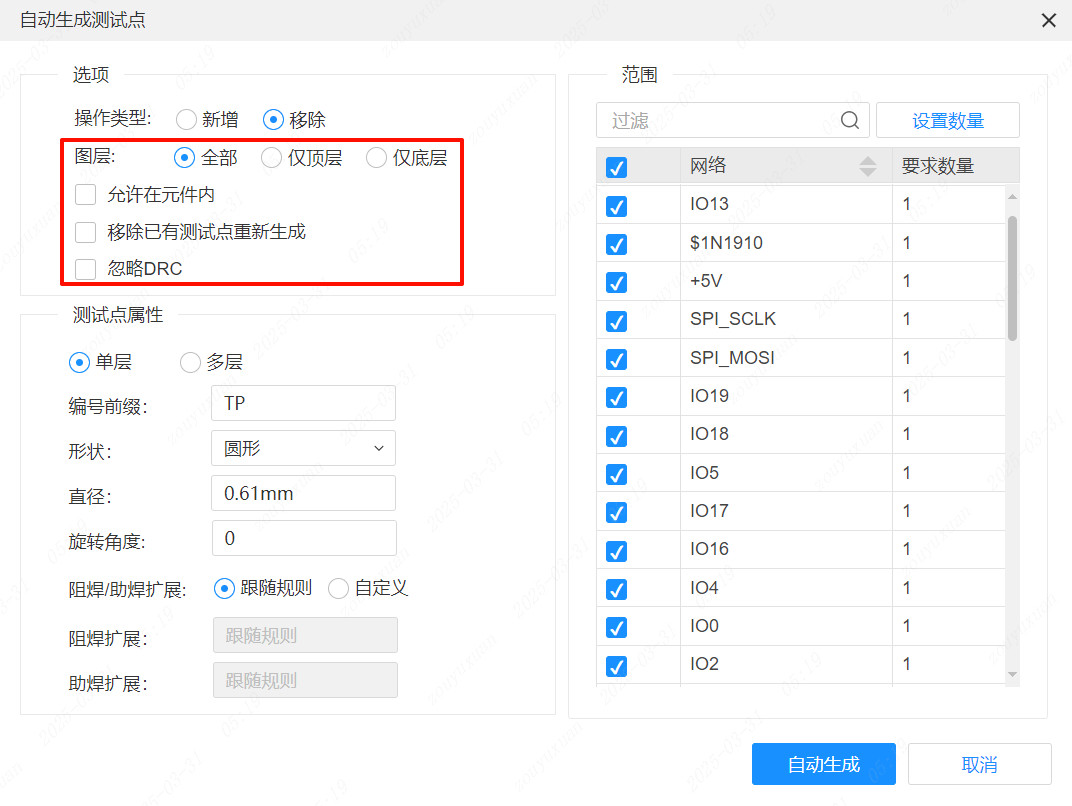

在生成选项中，可配置以下参数：
- 生成图层
- 是否允许测试点位于元件内部
- 是否移除已有测试点并重新生成
- 是否忽略设计规则检查（DRC）

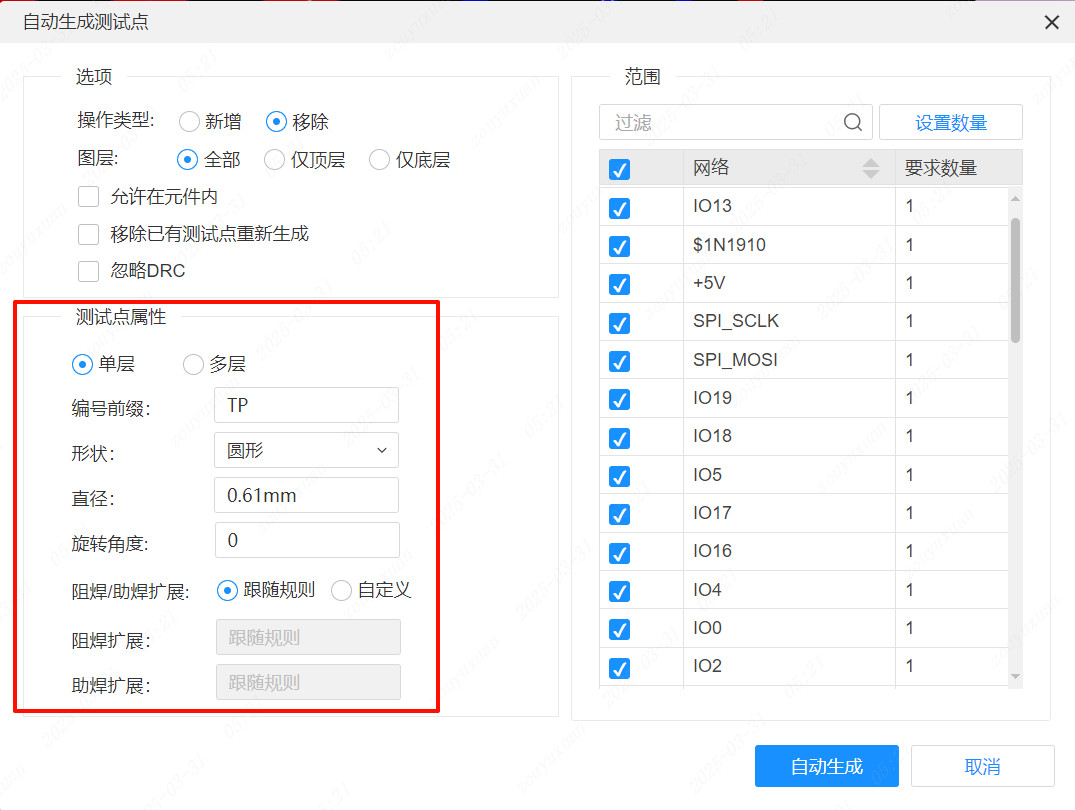

左下角区域可配置生成测试点的属性。

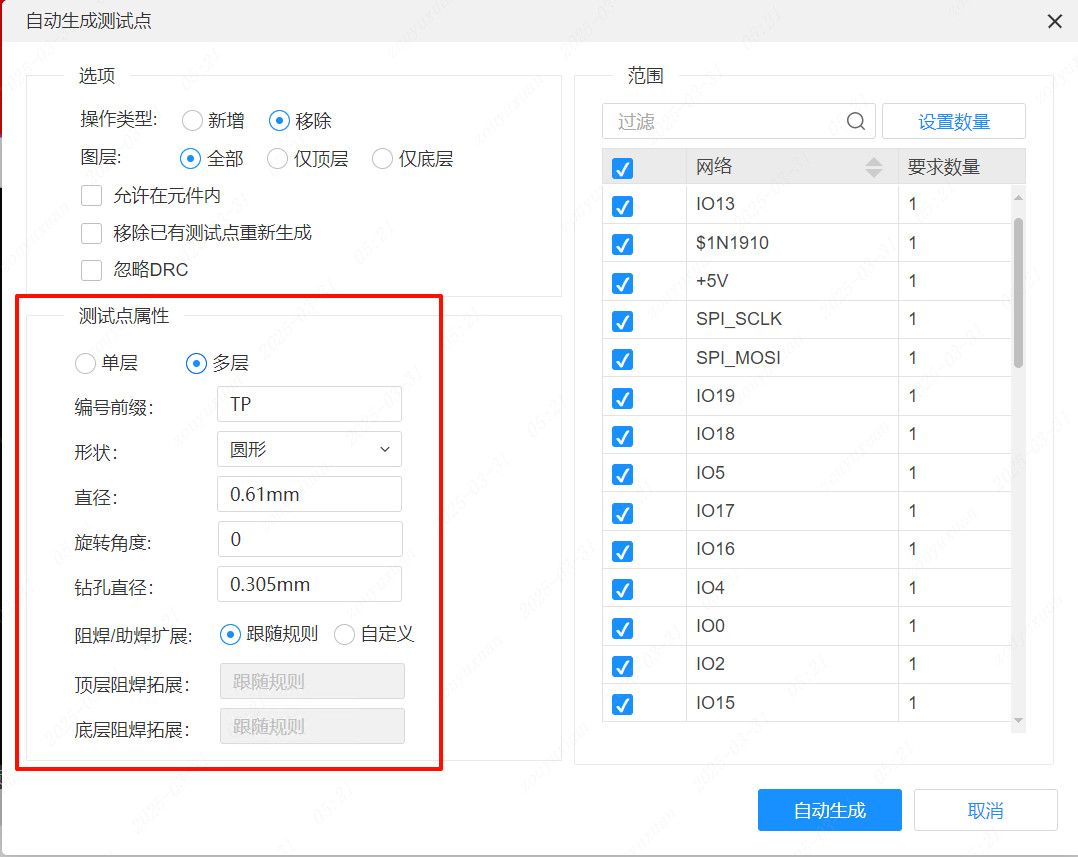

当选择多层选项时，可配置测试点的钻孔直径属性。

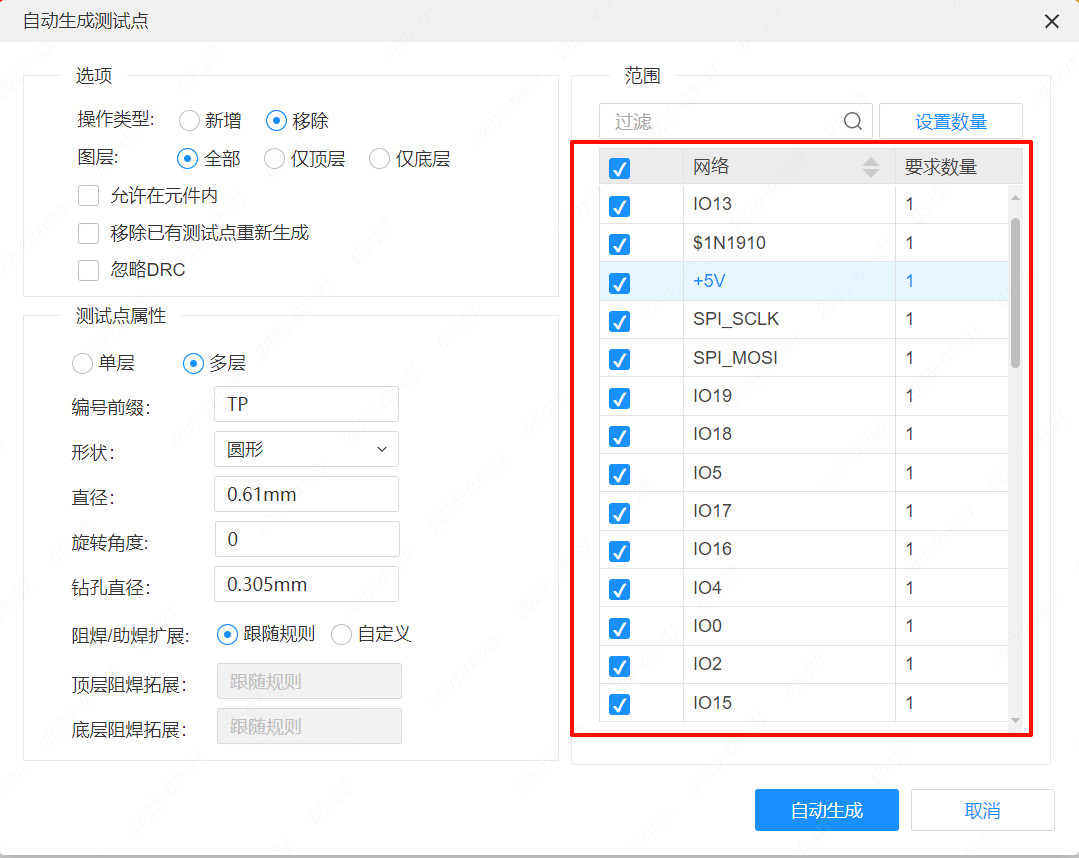

右侧区域显示当前 PCB 的网络列表，可在此选择需要生成测试点的网络及其对应的数量。

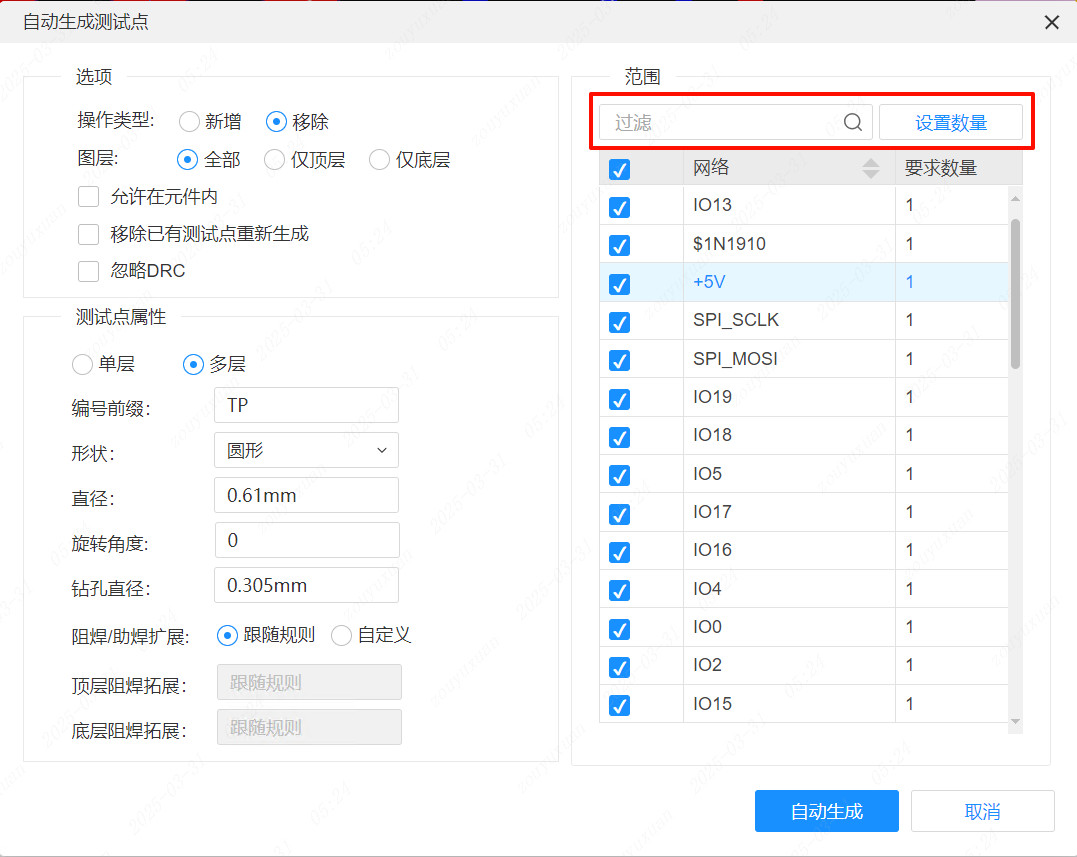

支持对网络进行搜索以及批量设置测试点数量
