导入DXF
嘉立创EDA专业版支持导入DXF的文件作为板子的边框，也可用于导入DXF作为其他用途。

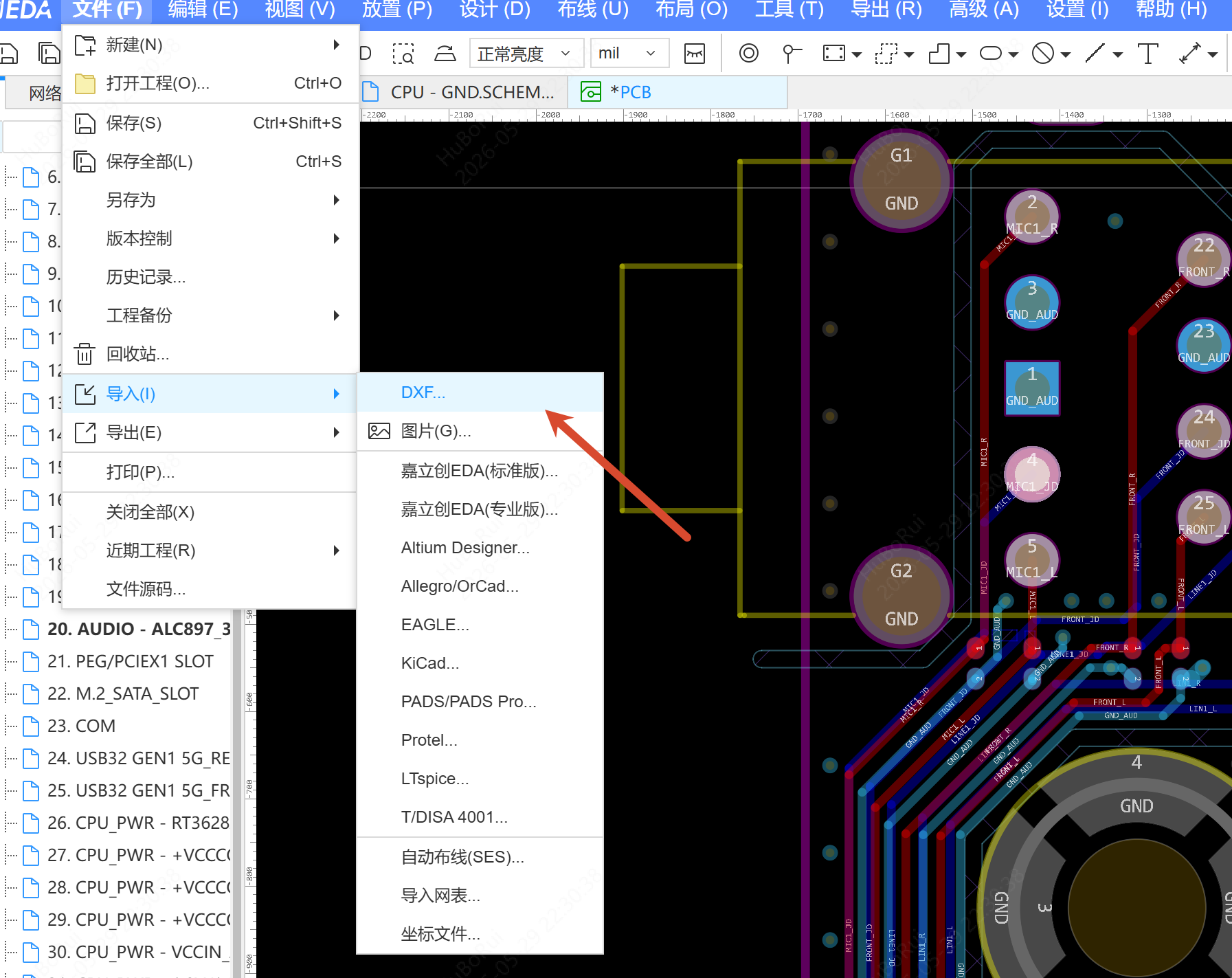

操作入口：
- 顶部菜单 - 文件 - 导入 - 导入DXF

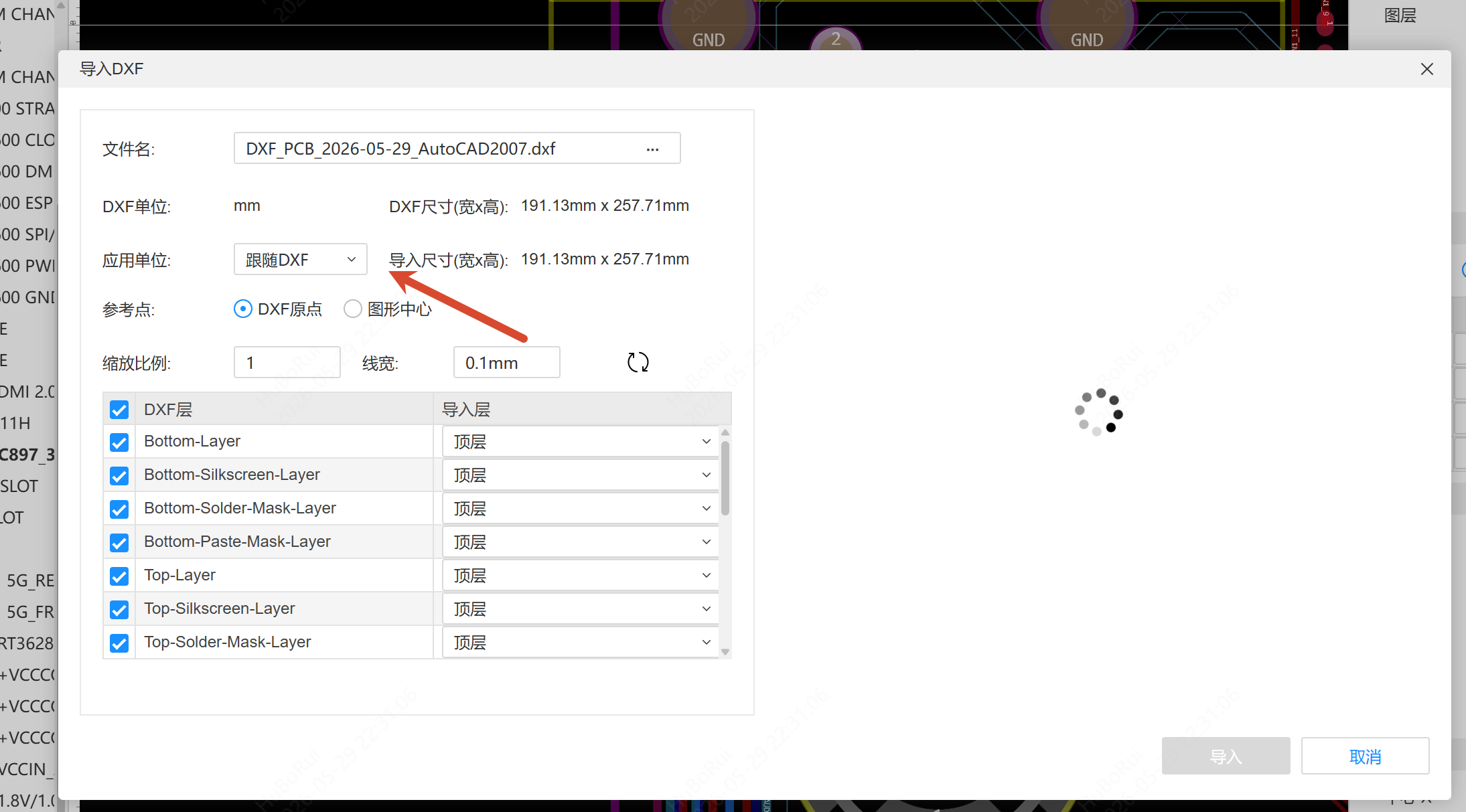

DXF单位：默认单位mm，不可修改
缩放比例：导入的DXF缩放比例修改
线宽：导入的DXF线条的宽度，默认单位是inch，不可修改。
宽/高：根据DXF文件的大小
参考点：DXF原文件的参考点和DXF的中心点
双击导入层，可以选择导入的图层
