导出PDF/图片
原理图和PCB的导出PDF功能有所不同，但操作相似。可单独支持导出图层、和对象，设置导出镜像以及透明度。
- 顶部菜单 - 导出 -PDF/图片
点击后会弹出设置窗口
在窗口的最上方可以设置导出文件的名称
导出的PDF支持设置水印，点击“显示”并在弹出框选择需要显示的水印。
点击右侧的“样式设置”进行水印样式设置,可以设置水印内容的颜色，透明度，字体，字体大小等参数。
菜单属性
选择后，导出的PDF在PDF阅读器里打开，单击器件是可查看器件的属性。
仅显示轮廓
选择后，将导出的PDF的焊盘、导线、轮廓图元都只显示轮廓。
输出方式
单个多页PDF：可以在同一个PDF文件中导出多页不同的内容
在下方你可以对导出的每一页PDF进行配置，点击绿色的加号可以增加一页PDF，选中一页PDF可以点击向上或向下的箭头来调整排序，点击红色的×可以进行删除。
你可以通过对勾选框的配置来选择是否导出这一页。点击PDF页名称后，右侧可以配置这一页需要导出的层和对象
多个单页PDF：选择此项将会把每一层导出为单独的一个PDF，最后合并为一个压缩包，下方可选择需要导出的图层、是否镜像以及调整透明度。导出的对象选择。
单个单页PDF：将所有的图层导出为一个图纸页，同样可选择导出的图层、透明度调节，导出的对象选择。
颜色
可选择导出的PDF图片颜色,支持设置自定义背景颜色和各层颜色。
白底黑图
黑底白图
全彩
自定义
导出位号图与 BOM
嘉立创EDA支持在导出 PDF 时选择生成包含位号图与 BOM 表的 PDF 文件。
功能入口:
- 顶部工具栏 - 导出 - PDF

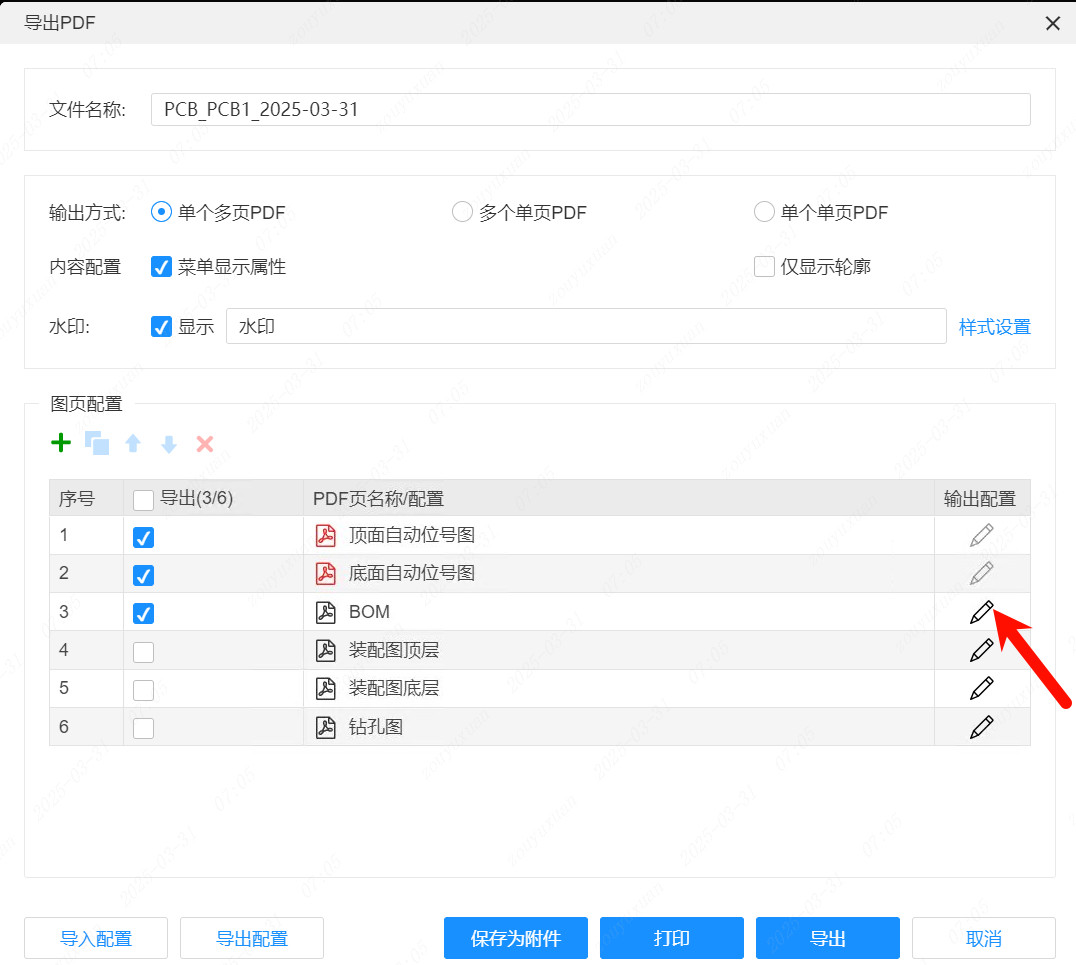

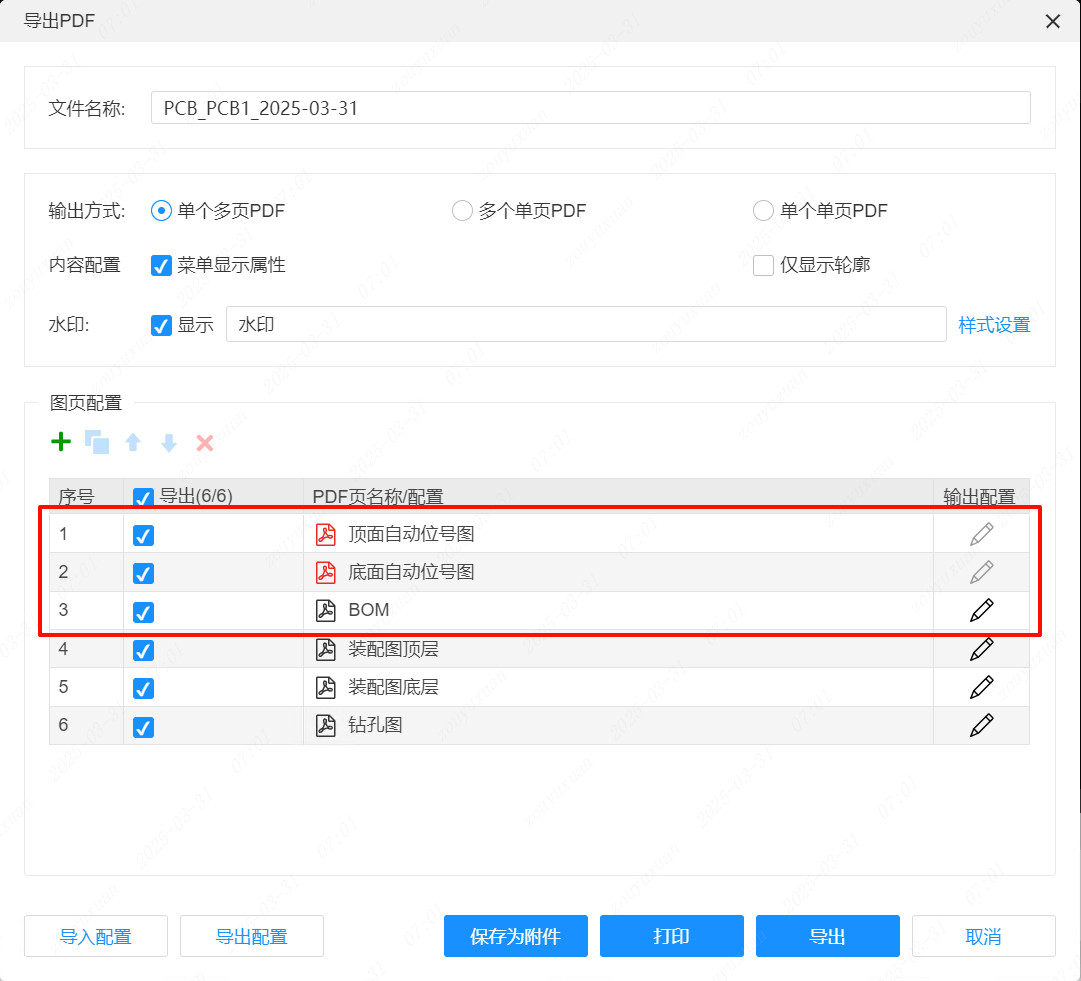

在图页配置中新增了位号图与BOM表的选项，用户可选择将其包含在导出文件中。
位号图主要用于辅助生产和调试环节，其核心价值在于将 PCB 上的物理元器件与原理图、BOM 表中的信息进行快速对应。

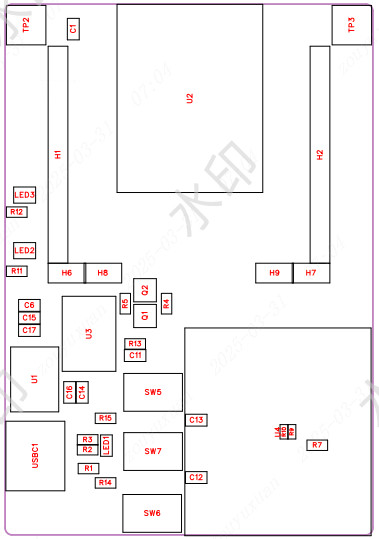

导出的位号图如下所示：

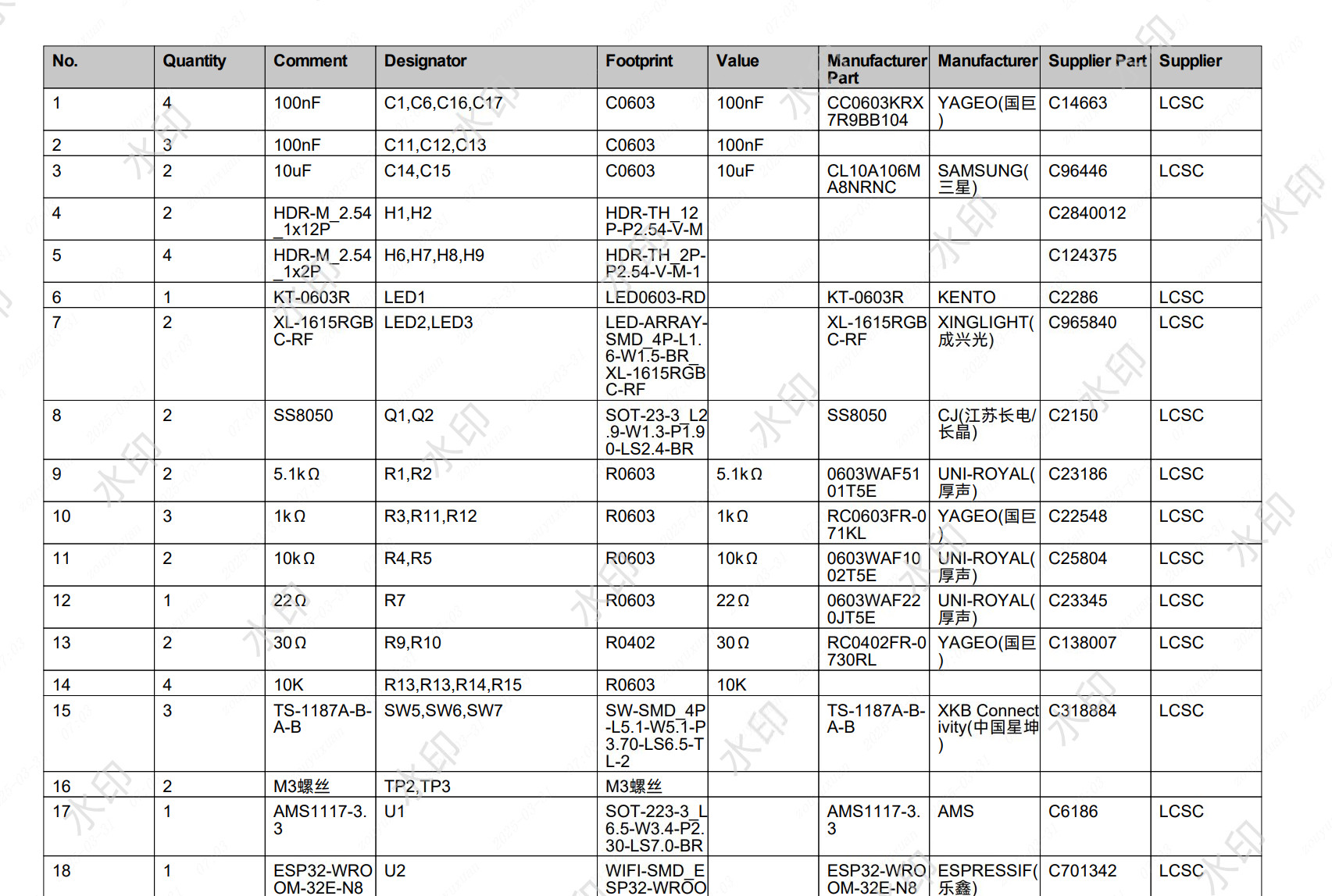

导出的 BOM 表 PDF 如下所示：

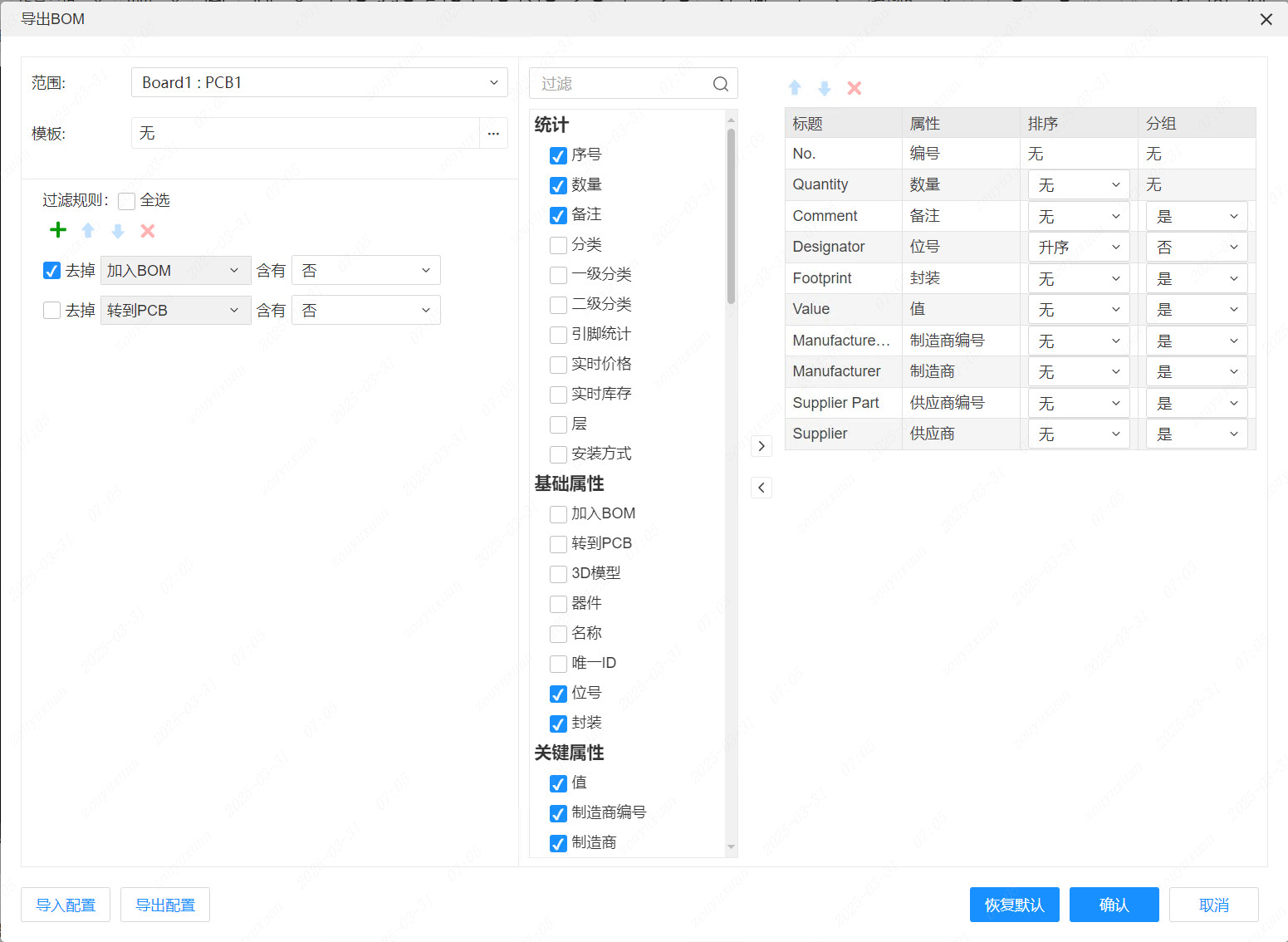

导出的 BOM 表支持自定义编辑导出配置
