设计规则
设计规则是用于设置PCB基本设计原则，在设计规则中输入一个安全设计规则，可以保证PCB的设计不会出现设计问题。
操作入口：
- 顶部菜单 - 设计 - 设计规则

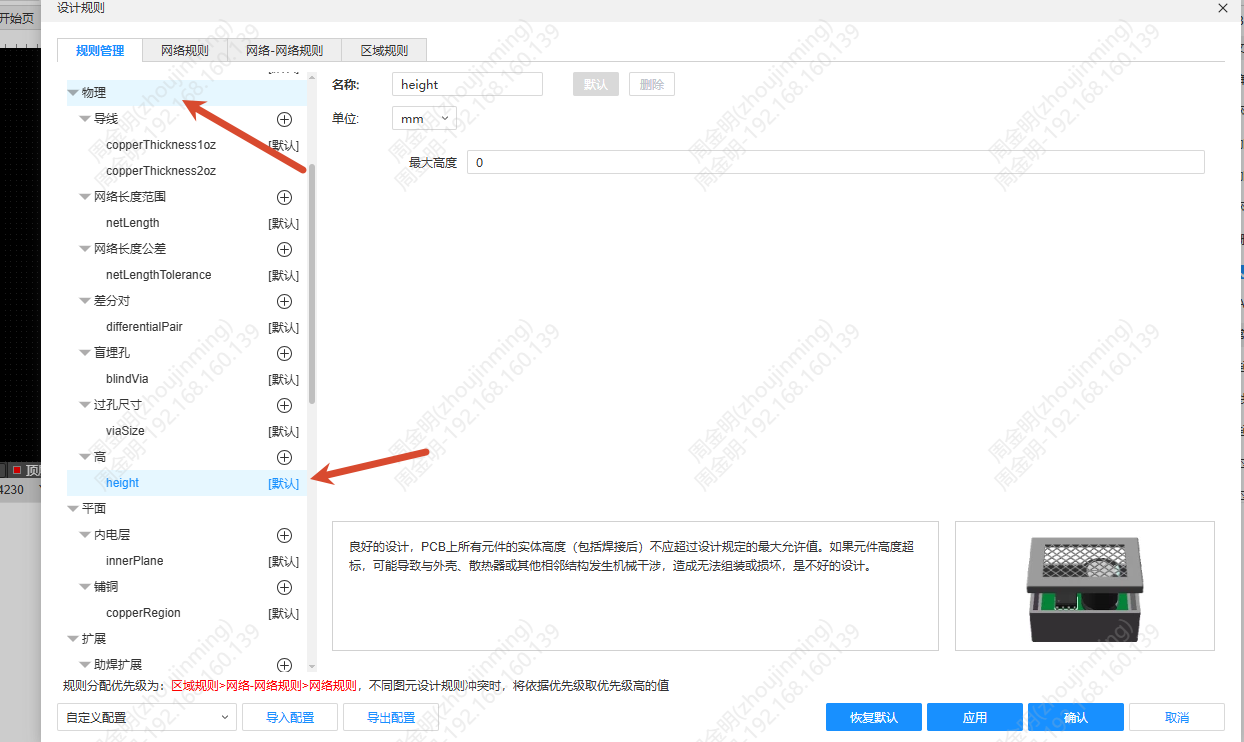

规则管理
在规则管理器下，可以在每一种类型的规则下新增、修改、删除规则，对没有特殊设置规则的网络，会使用默认的规则。
目前有四大类规则，每个具体规则下创建有一个或多个规则
设计规则对话框左下方支持嘉立创多个预设工艺配置切换
规则编辑
需要要新增的规则类型右边点击+图标，即可新增一个规则。输入规则名称后，鼠标在输入框外部点击即可创建规则成功。
新增设计规则后需要重新对规则命名，需要注意的是同一个类型下规则名称不能重复。
1、默认规则
左侧栏的默认规则类型下仅有一个，该规则会置顶。
如果想要将某个规则设为默认规则，在该规则视图下点击设为默认按钮即可。
2、删除规则
非默认规则支持删除，在要删除的规则视图下点击删除按钮，即可删除该规则
间距规则

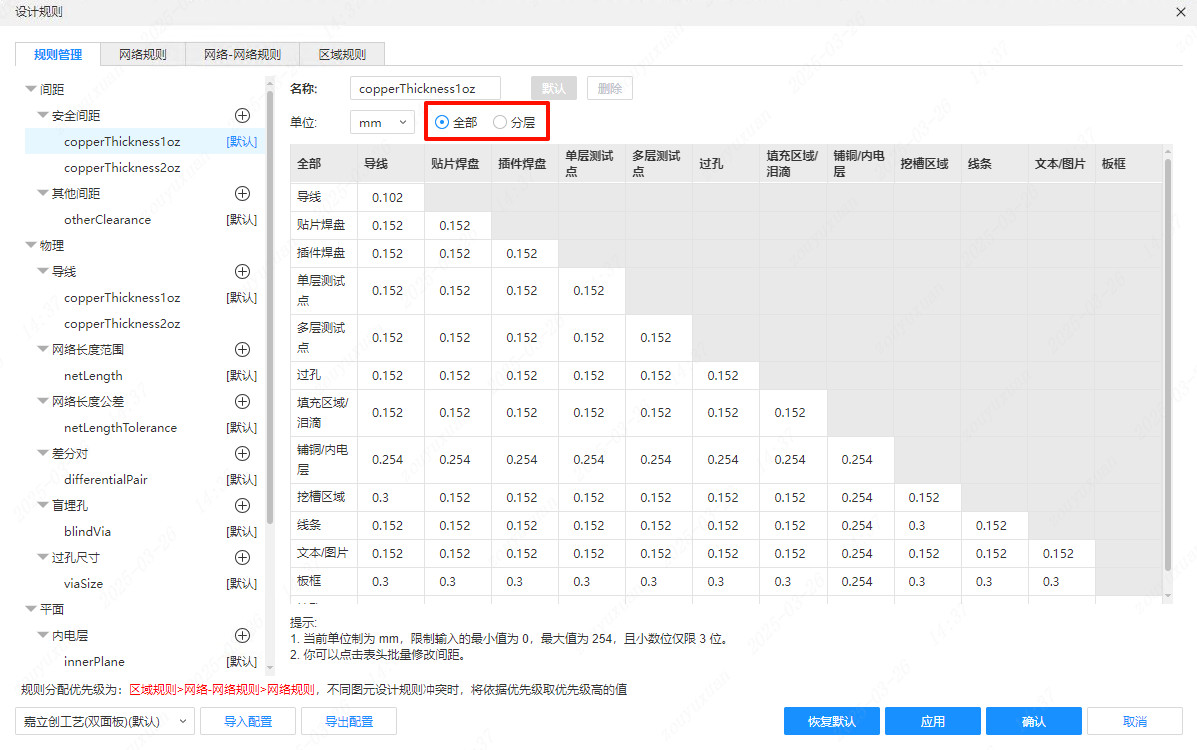

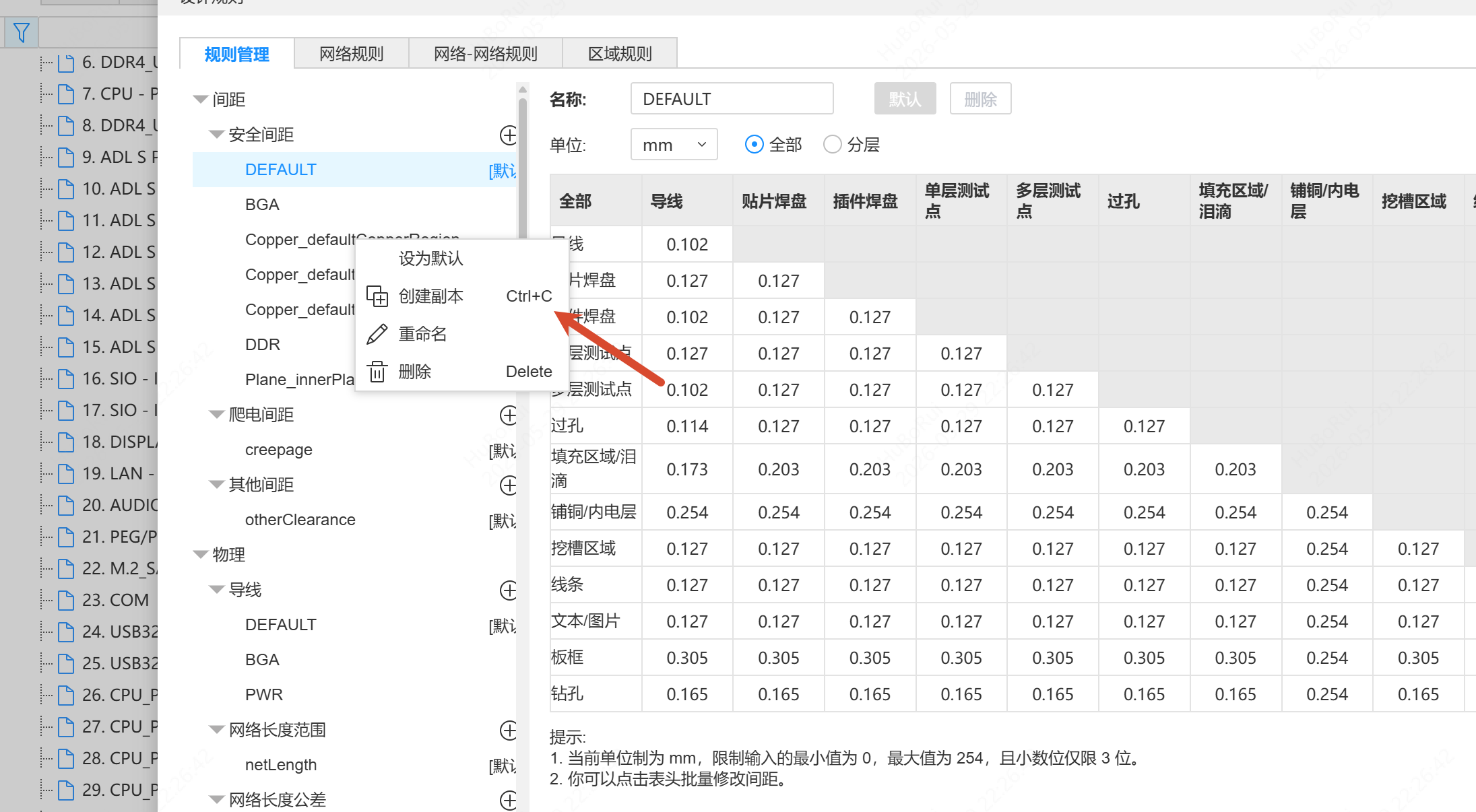

安全间距规则
通过安全间距表格，可以设置两个不同网络图元之间的间距要求。
双击任意一个表格可修改规则的数值。
点击表格顶部的名称可批量修改数值。
其他间距规则
元件到元件：两同层元件之间的间距要求，设置为0表示忽略不需要检测
插件焊盘到SMD元件：多层焊盘到单层元件的间距要求，在需要SMT工艺时可能会用到，设为0表示忽略不需要检测
钻孔到钻孔：两个金属化孔（同网络也包含）之间的间距要求，设为0表示忽略不需要检测
物理规则
导线规则
可以在导线规则中设置导线的最小、默认和最大线宽。PCB中的导线线宽如果不满足最小线宽到最大线宽的范围，将被DRC检测出来。默认线宽则是指每次布线时默认取的线宽，但当布线从一条导线发起时，则会以那条导线的线宽作为开始布线的线宽。
网络长度
网络长度规则是用于设定检查单网络走线的总体长度，这个规则不能应用于设计上限制，但可以通过布线时候能查看。
走线时符合设定的规则长度会有一个指示，在符合规则走线的情况下，指示会标绿色，大于或小于规则会标红色。

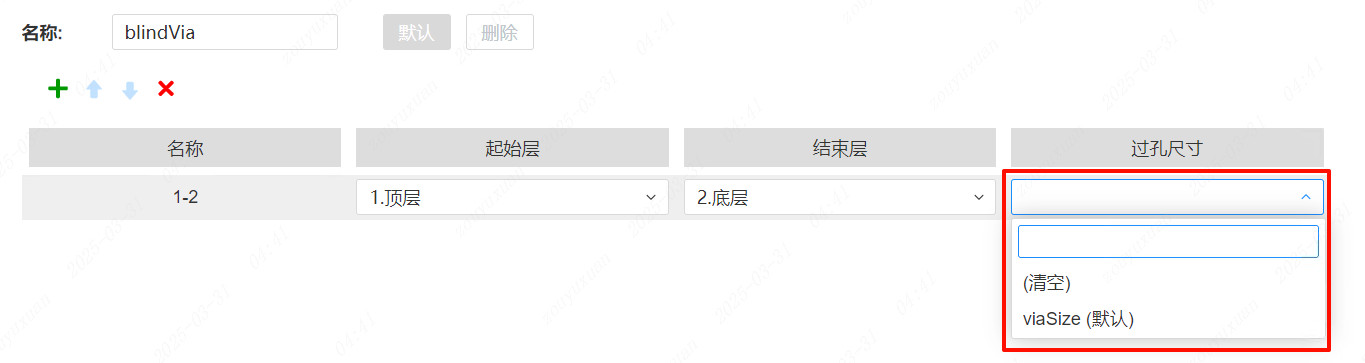

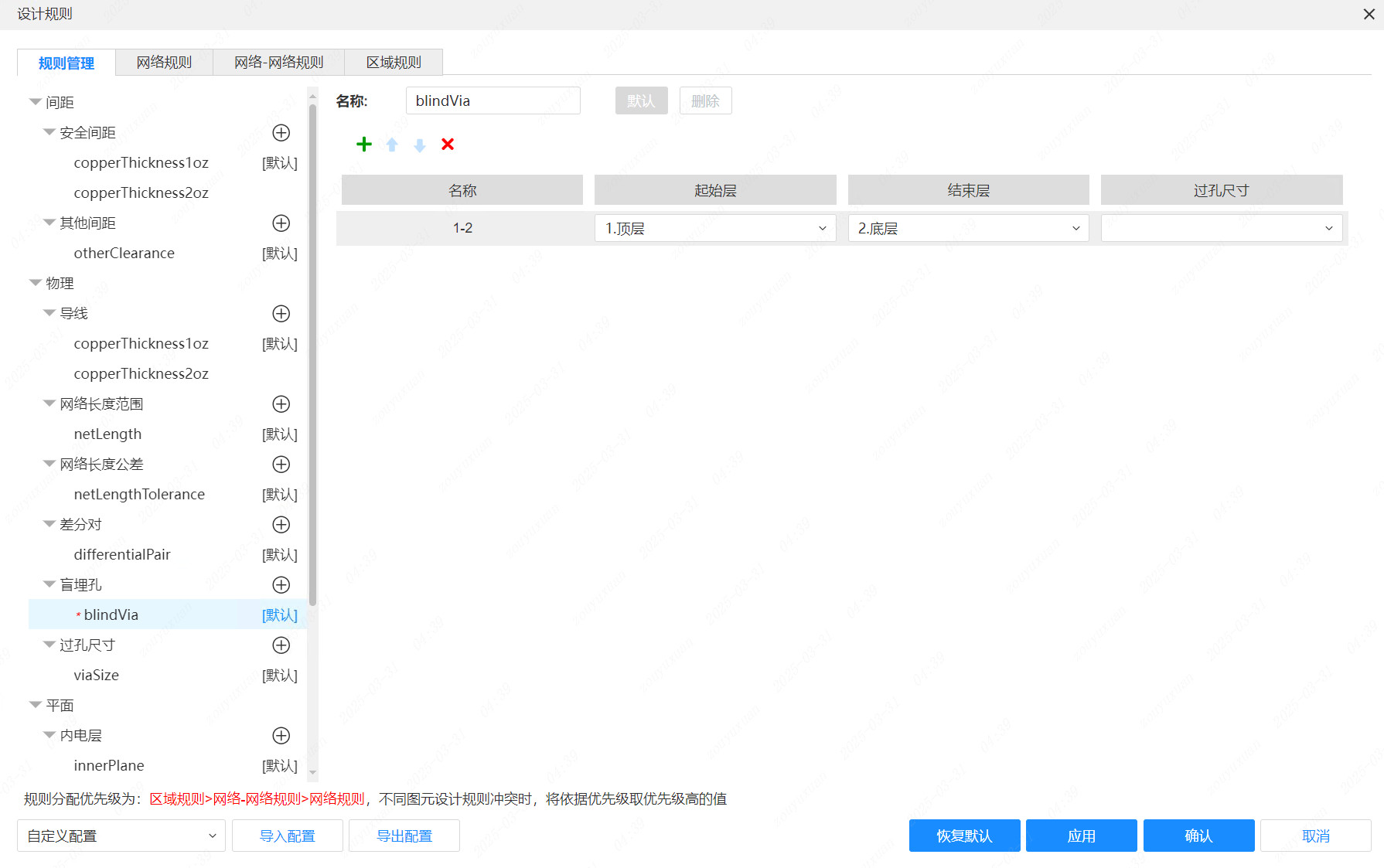

盲埋孔规则
盲埋孔通常用于多层板设计，在新增盲埋孔之前需要先确定设计的PCB是否已经设置为多层，如果未设置，需要到图层管理器中进行设置。
PCB如果需要盲埋孔，需要首先在设计规则中添加。
- 新增盲埋孔
点击新增按钮，即可在盲埋孔列表中新增一个盲埋孔，输入盲埋孔的名称，设置起始层和结束层，点击应用即可添加成功。
- 删除盲埋孔
在盲埋孔列表中选中某一个盲埋孔，再点击删除按钮，即删除该盲埋孔
- 上移/下移盲埋孔
在盲埋孔列表中选中某一个盲埋孔，点击上移、下移按钮调整其在列表中的顺序，在布线时放置盲埋孔会根据该排序顺序放置
过孔尺寸规则
可以在过孔尺寸规则中设置过孔外径/内径的最小、默认和最大尺寸。PCB中的过孔尺寸如果不满足最小到最大的范围，将被DRC检测出来。默认孔径则是指每次放置过孔时默认取的尺寸。
平面规则

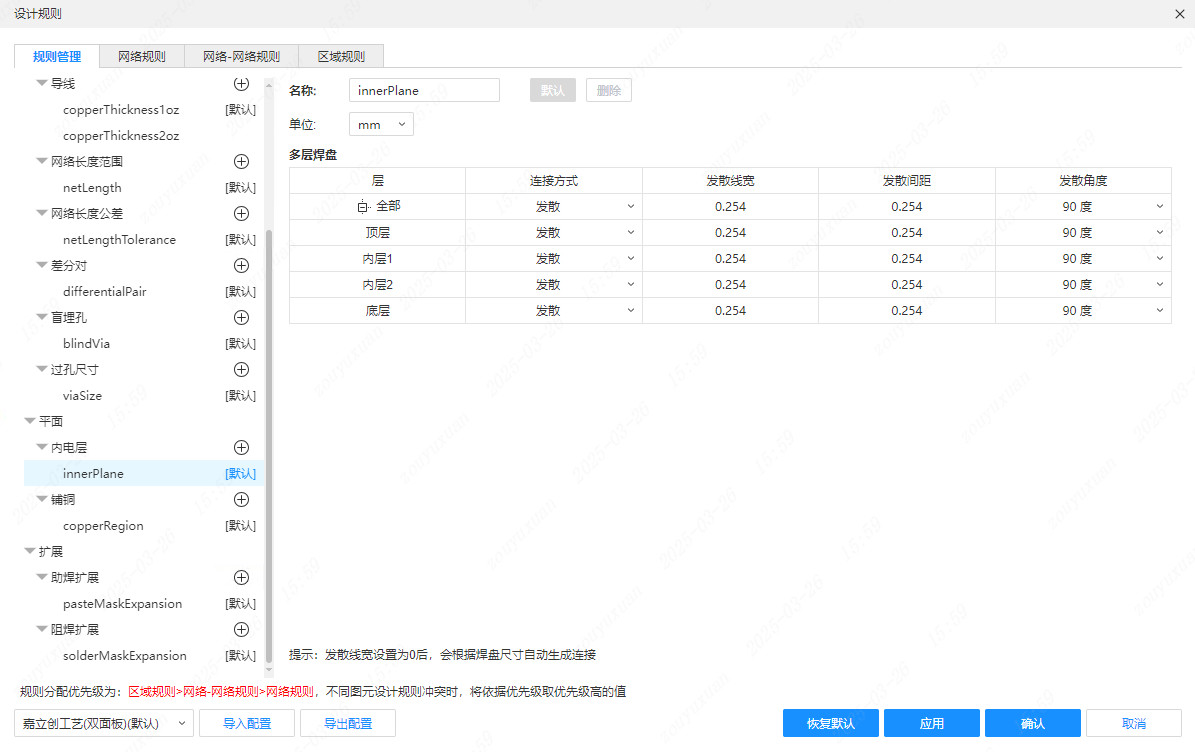

内电层规则
- 网络间距：设置铺铜时铺铜填充到不同网络元素的间距。
- 到边框/槽孔间距：设置铺铜填充到边框、挖槽区域的间距。
- 焊盘连接方式：分为发散和直连，无连接。设置为发散时，可以分别设置发散线宽和发散间距。直连时，铺铜会直接连接到焊盘。无连接时，铺铜不会连接到焊盘。
- 发散间距：焊盘对铜皮的发散间距设置。
- 发散线宽：连接焊盘导线铜皮发散间距的设置。
- 发散角度：支持内电层铜皮链接方式角度的设置。

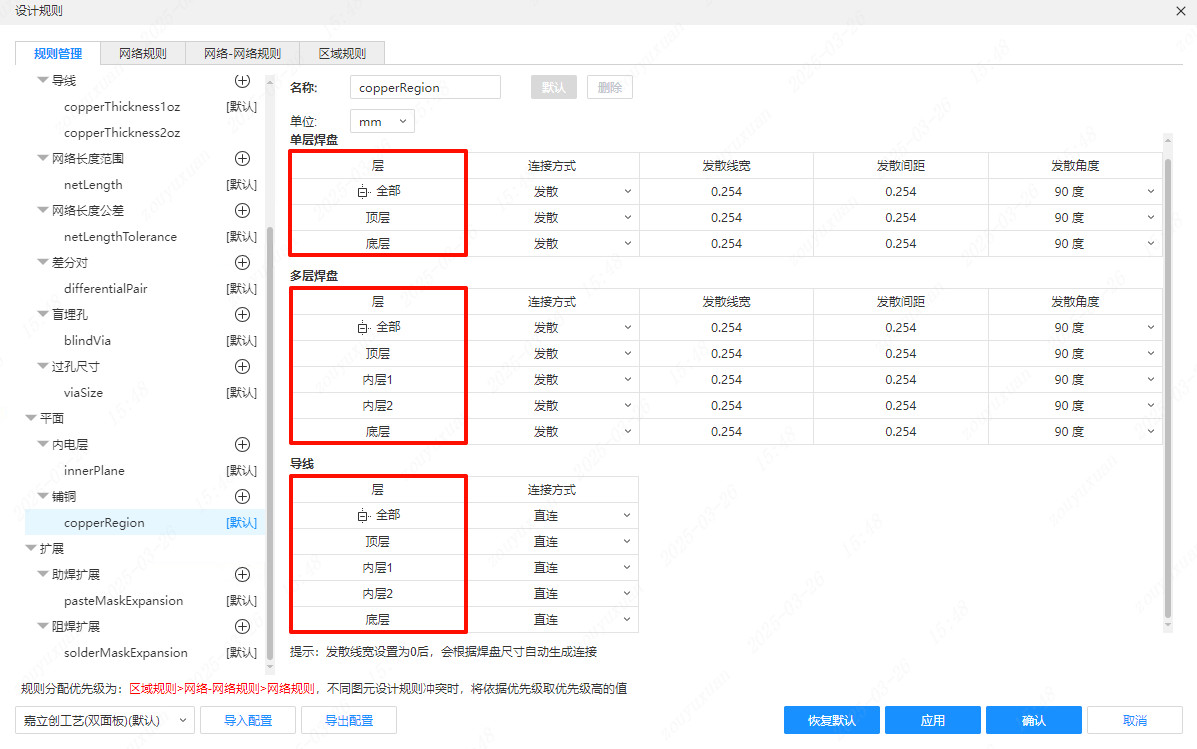

铺铜规则
铺铜规则与内电层规则基本相同，此处不再赘述。
注意：当铺铜的焊盘发散线宽设置为 0 的时候，将根据焊盘的尺寸自动生成连接线宽。
铺铜相比内电层规则，多了一个导线连接方式设置，支持设置为无连接。设置为无连接时，铺铜不会和导线相连，也就不会看起来导线被铺铜覆盖了。
扩展规则
助焊扩展规则
助焊扩展用于贴片封装的焊盘，当焊盘的助焊扩展属性设置为通用时，就会以设计规则中的助焊扩展作为其助焊。
阻焊扩展规则
可以在阻焊扩展中分别设置焊盘和过孔的阻焊扩展，如果你不想对过孔开窗，将阻焊扩展数据设置为一个小于孔径的数字（如-1000mil）即可
与助焊扩展类似，默认焊盘和过孔的阻焊扩展都是跟随规则
如果需要自定义某个焊盘或过孔的阻焊，需要在属性面板修改其阻焊扩展自定义参数
网络规则
在网络规则中，你可以对当前PCB所有的网络进行规则分配。首先在左侧树选择你要分配的规则类型，然后查看右侧视图的网络列表，默认所有网络都是在默认规则下，如果你需要修改某个网络的规则，直接在对应网络的规则下拉框切换即可。
网络规则中，提供了快速创建网络类和加入网络类的功能，在网络列表中单击右键，选择新建网络类功能用来新建网络类
在新建后，网络类会置顶。
在网络列表中通过ctrl多选网络，右键添加网络类功能，将选择的网络加入到网络类中
对网络类分配一个设计规则， 该网络类下面的所有网络都会变为这个规则

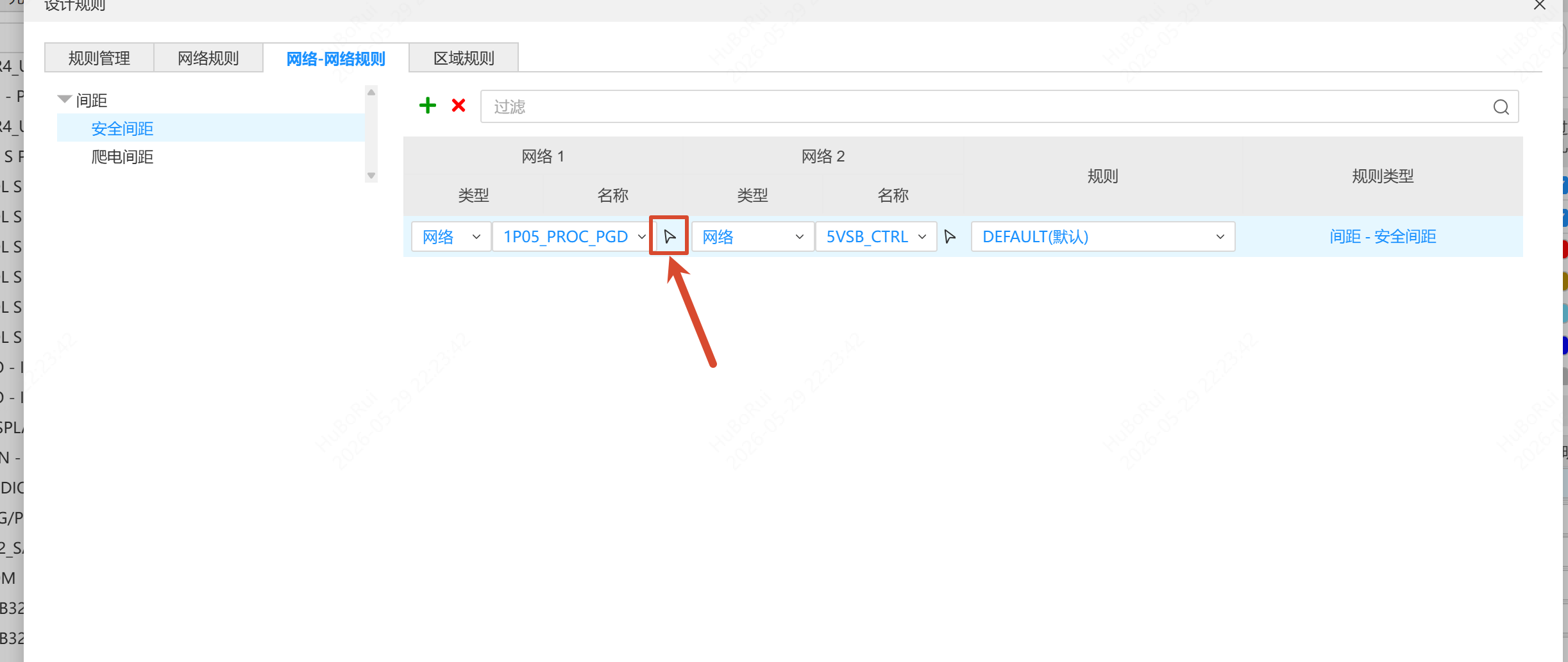

网络-网络规则
支持设置两个不同的网络规则之间的规则约束，支持安全间距，内电层，铺铜生效的规则设置。

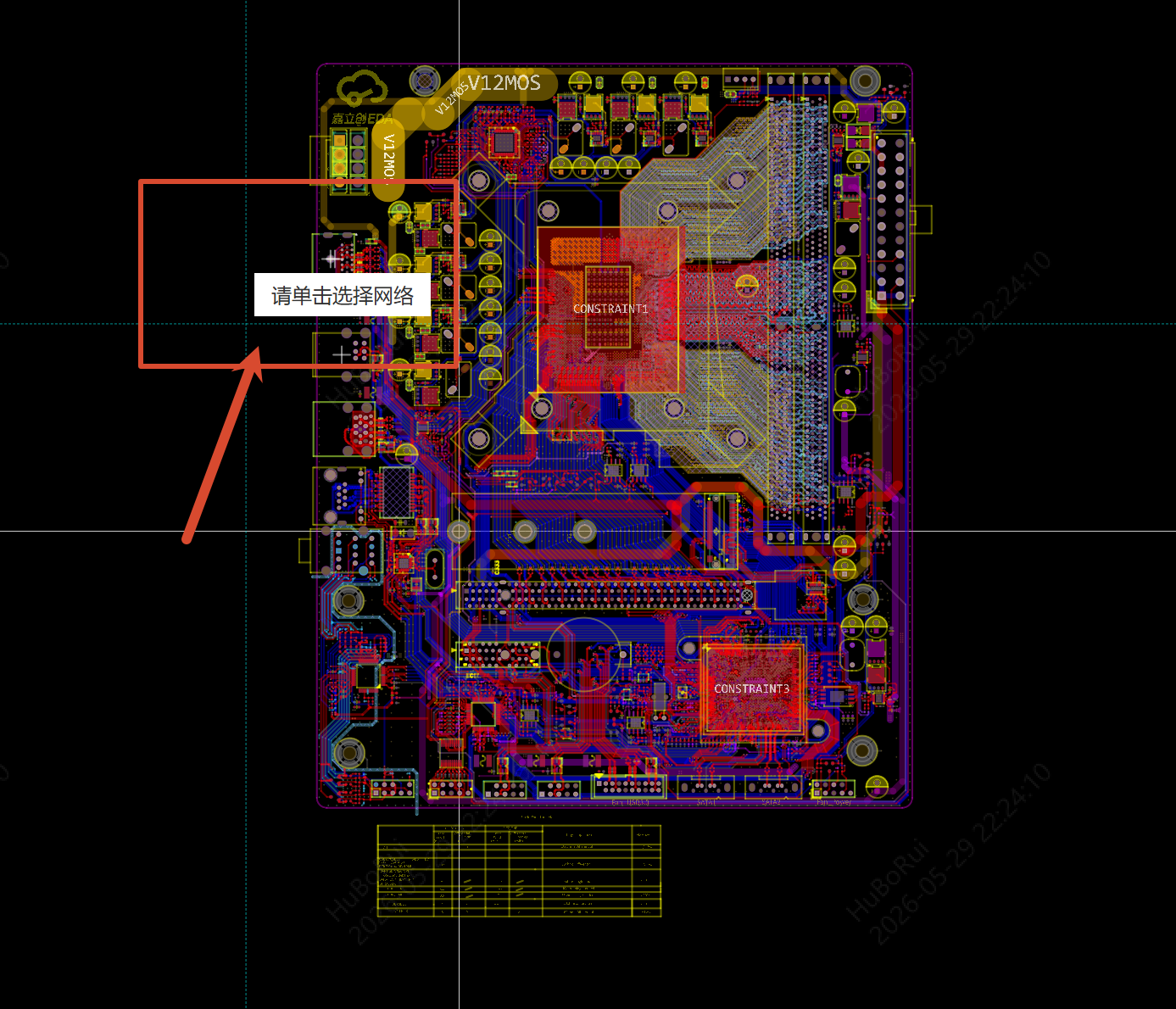

可以设置网络，或者网络类，并分配不同的规则。
区域规则
支持设置画布中约束区域内的规则约束，支持安全间距、其他间距、导线、差分对、过孔尺寸、内电层、铺铜。
可以对画布中不同的约束区域分配不同的规则。
