阻抗计算
根据层叠结构和目标阻抗值计算所需线宽，支持一键将计算结果应用到设计规则中。
WARNING
本功能仅私有部署支持。
功能入口

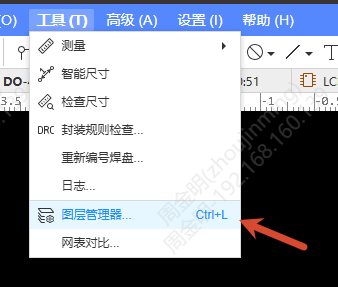

PCB 顶部菜单 > 工具 > 图层管理器 > 阻抗计算

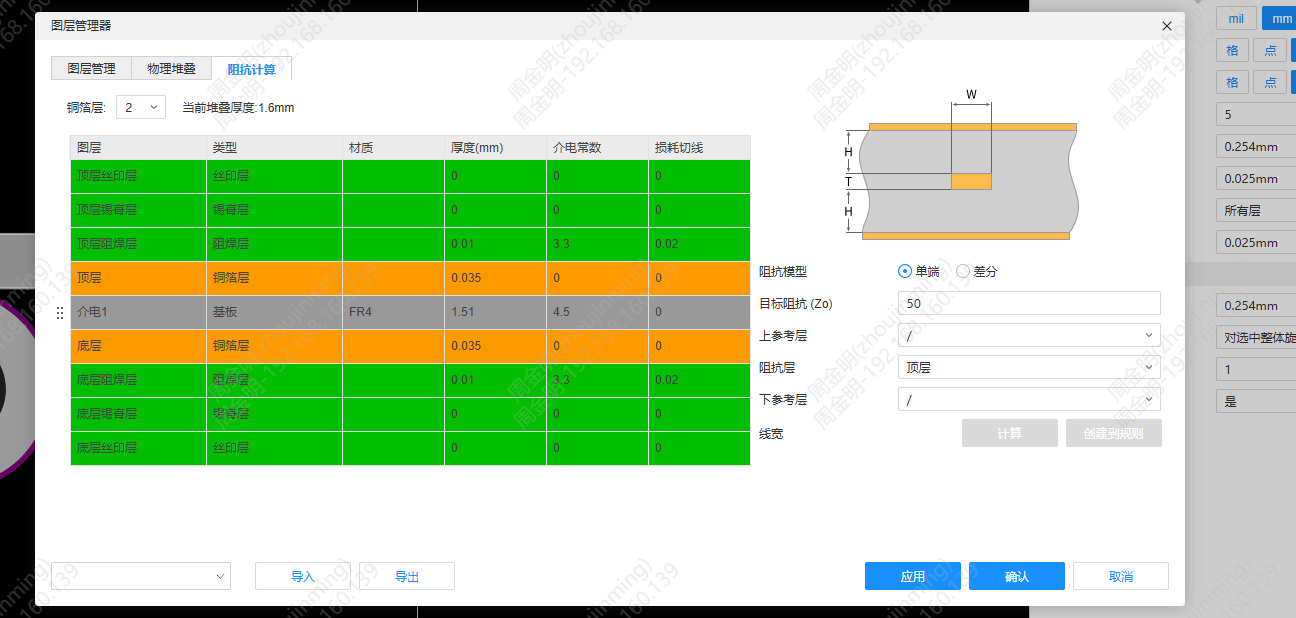

在图层管理器中选择铜箔层后，右侧显示阻抗计算 Tab。
操作步骤

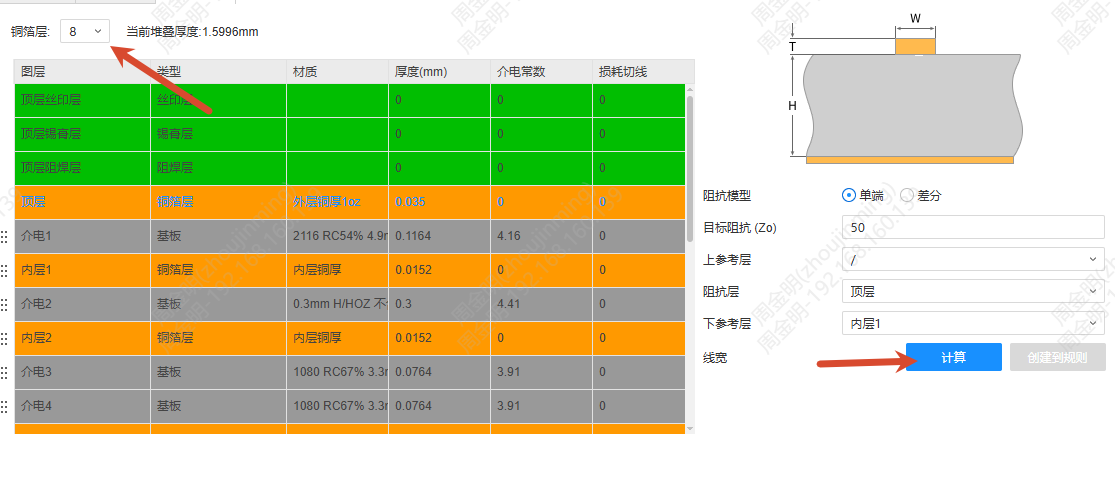

- 打开图层管理器，在阻抗计算 Tab 中设置以下参数：
- 层叠配置：从嘉立创层叠配置下拉选择，表格自动填入对应数据
- 阻抗模型：单端 / 差分，默认单端。阻抗层为内层时隐藏差分选项
- 目标阻抗：单端默认 50Ω，差分默认 90Ω
- 阻抗层：点击左侧铜箔层自动关联，上下参考层根据阻抗层自动确定
- 点击计算，在线宽处显示计算结果
- 点击创建到规则，自动将线宽写入导线规则，差分对时间距写入差分对规则。规则命名为"层+阻抗模型+目标阻抗"
