DRC检查爬电距离/量测爬电距离
在设计规则中设置爬电距离约束，通过 DRC 自动检测导体间沿绝缘表面的最短路径是否满足规则要求；也可通过测量工具手动量测任意两个导体间的爬电距离。
WARNING
本功能仅私有部署支持。
设置爬电规则
间距规则

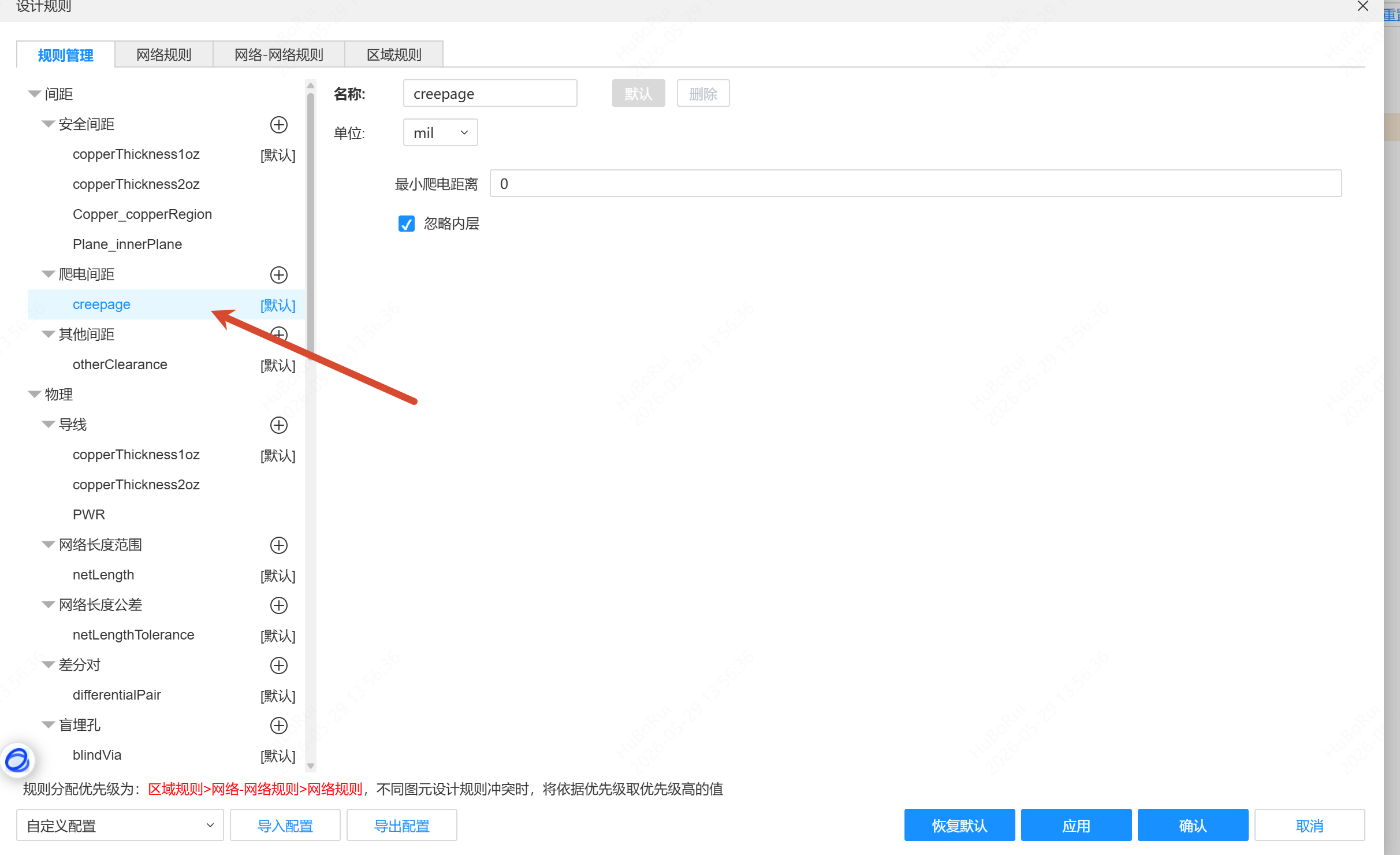

打开设计规则对话框，在"间距"类别下选择爬电间距。设置距离值，可勾选"忽略内层"（默认勾选）。
网络规则、网络-网络规则、区域规则中均新增爬电间距分类，配置方式与安全间距规则一致。
区域规则中，爬电间距以规划区域外形作为计算边界。
自定义规则检查

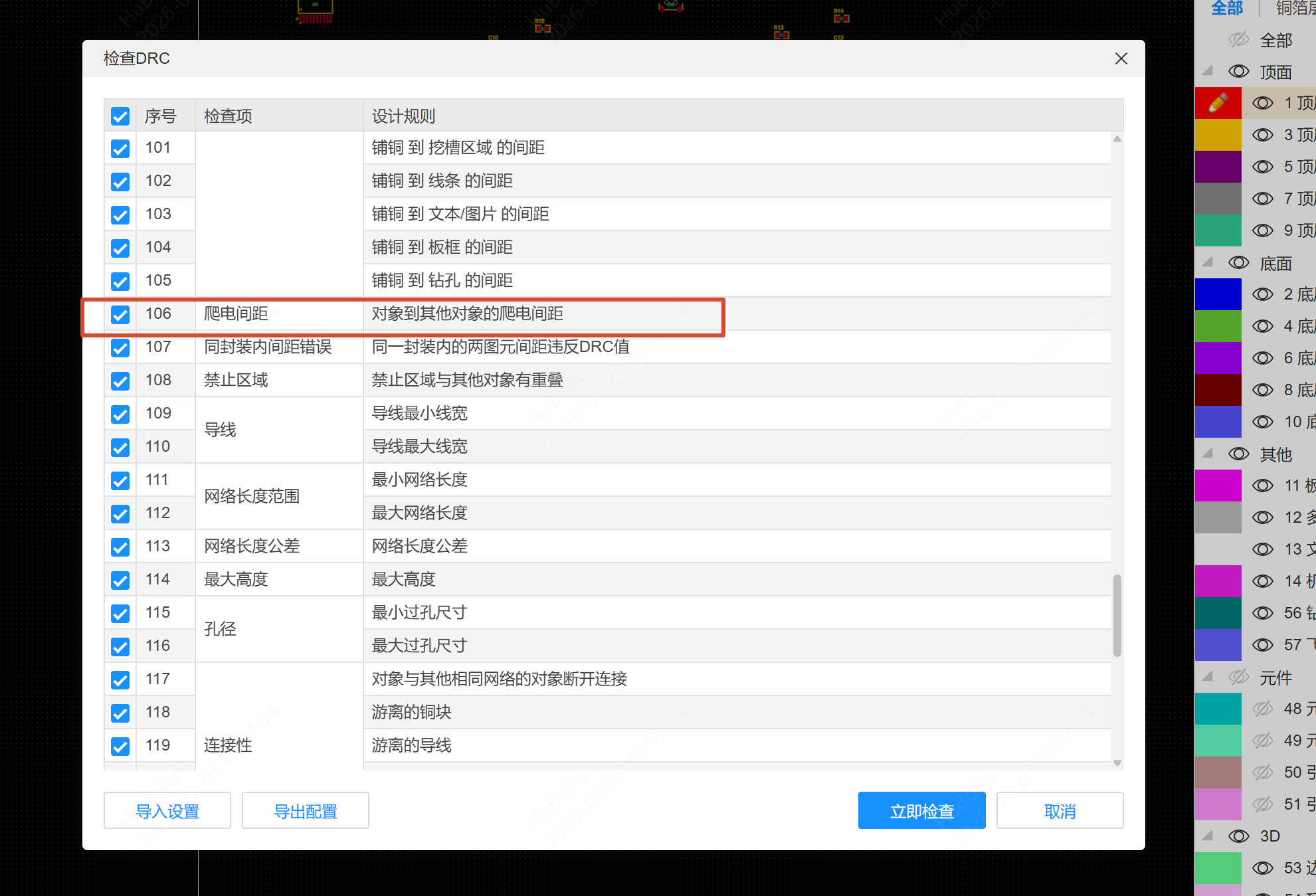

在自定义规则检查中，新增爬电间距检查项，可独立启用或关闭。
DRC检查
运行检查
执行 DRC 时，系统沿 PCB 绝缘表面计算两网络间最短路径。当路径经过挖槽区域、板框或板框层线条时，路径自动绕行。勾选忽略内层时，内层图元不参与计算。
画布显示
爬电距离违规时，画布以实线描绘最短路径，路径中心右侧显示距离值。每对网络仅显示最近的一个违规。
DRC报告

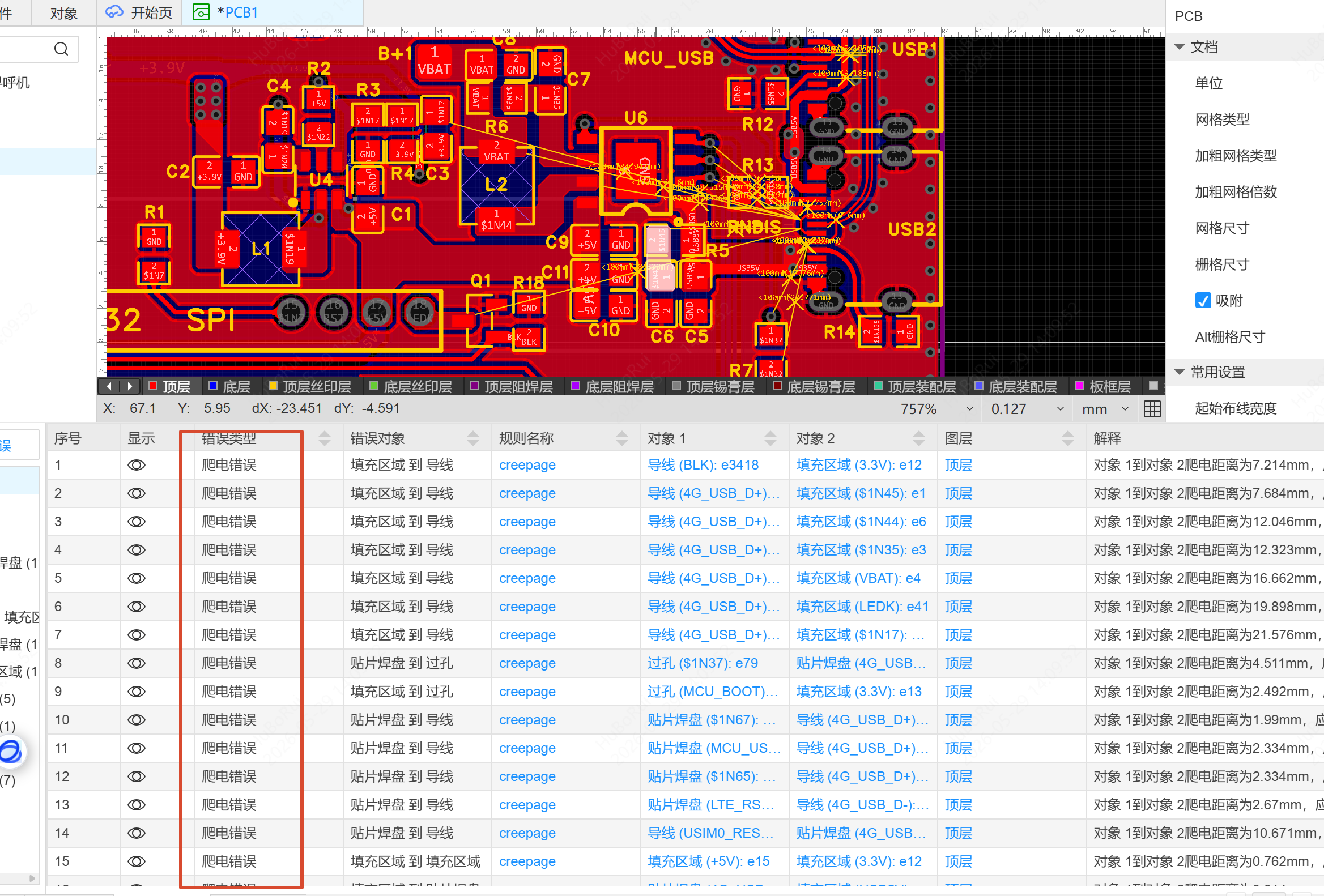

DRC 结果面板中列出爬电间距违规项，显示最近的两个违规对象及其距离。
测量爬电距离
功能入口

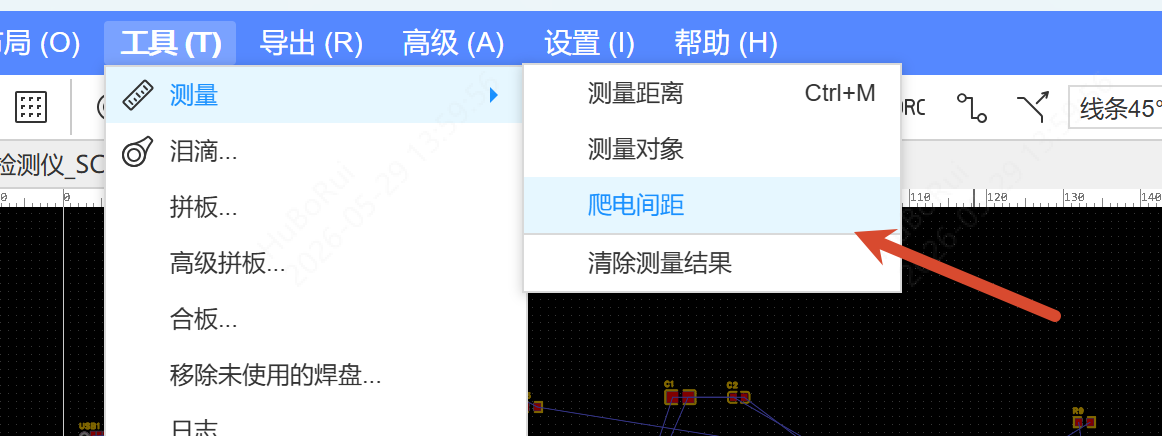

顶部菜单 > 工具 > 测量 > 爬电间距
操作步骤
- 进入爬电间距测量模式，可选对象过滤为铜层内容
- 鼠标悬浮时高亮鼠标位置连接的铜皮

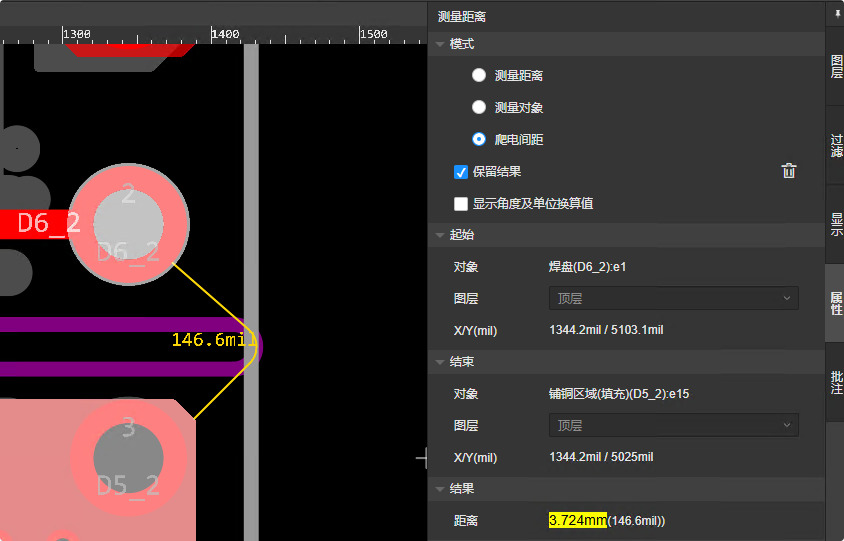

- 先后点击两个铜层对象，画布显示最短爬电路径和距离值
测量面板

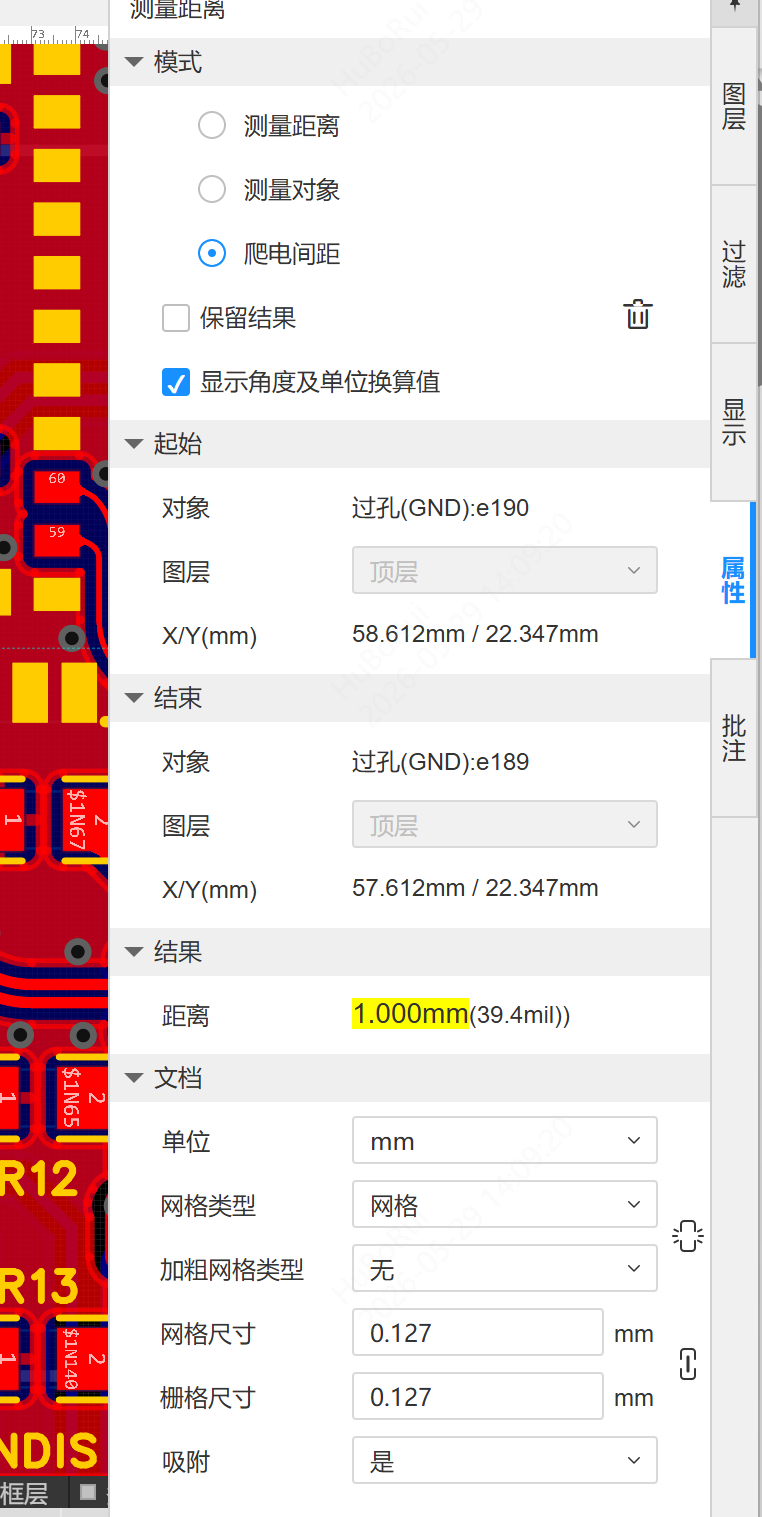

右侧属性面板显示最短爬电间距及对应父级对象。
