放置封装自动新增或合并自定义层

放置封装或原理图转 PCB 时，如果封装中含有当前 PCB 未启用的自定义层或内层，将弹出警告弹窗，支持一键新增对应层。该逻辑同样适用于粘贴、放置器件、放置复用模块等场景。

WARNING

本功能仅私有部署支持。

功能入口

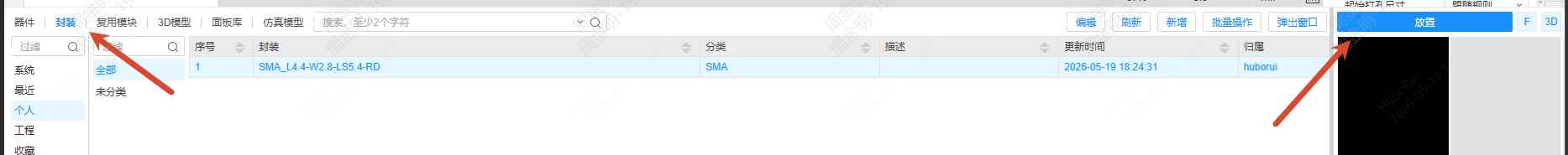

• 底部库 > 封装 > 放置

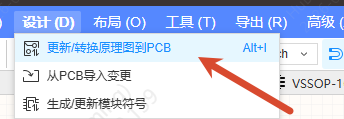

• 顶部菜单 > 设计 > 更新/转换原理图到PCB

操作步骤

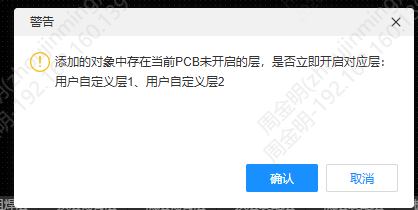

1. 放置封装或原理图转 PCB 时，如果封装中存在当前 PCB 未开启的层，弹出警告弹窗，下方列出未开启的层名称

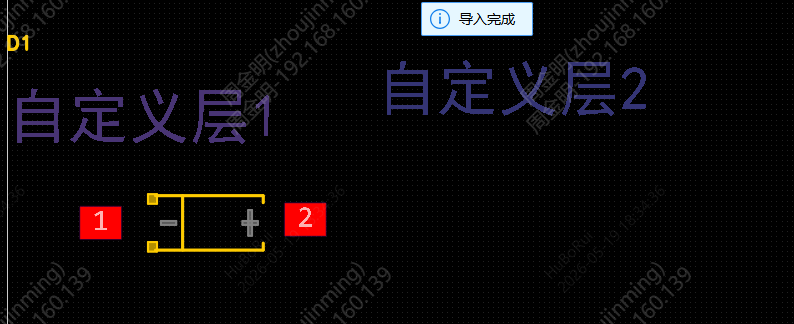

2. 点击确认，将在 PCB 中自动新增对应层：
   • 自定义层：按层名称创建新层
   • 内层：按层名称成对创建新层（内层成对新增或删除）

3. 点击取消或关闭按钮，不新增层，仅放置其余图元

行为说明

内层名称冲突

内层新增时，如果层名称在当前 PCB 中已经存在，则使用默认名称（如 Inner3、Inner4），并输出一条消息日志。

同名层自动归入

如果放置的图元所在层与 PCB 中某层名称相同，图元会自动归入同名层，不会因 ID 不同而被分散到其他层。
