3D视图下模型和丝印的移动操作

PCB 新增三维模式，在 3D 视图中支持选中、拖动、旋转元件、3D 体、丝印文本和元件属性等图元。

WARNING

本功能仅私有部署支持。

功能入口

• 顶部菜单 > 视图 > 三维模式 / 二维模式

• 当前所在模式菜单前显示勾选，每次打开 PCB 默认在二维模式

操作步骤

切换模式

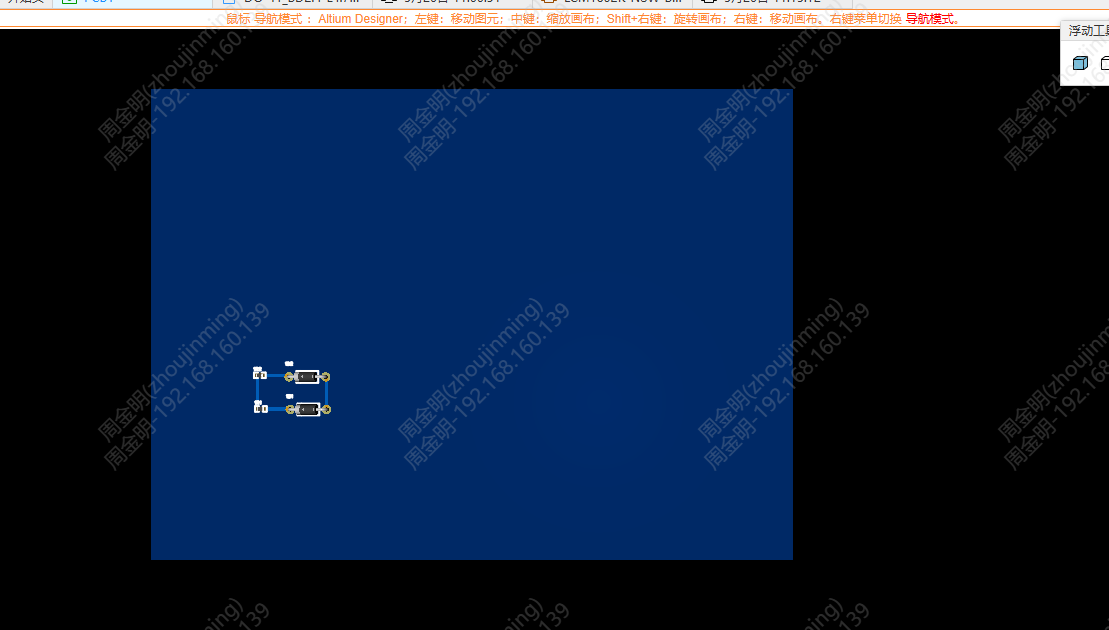

点击三维模式后画布切换为 3D 效果。首次切换以当前顶视图显示，再次切换时恢复上次的视角、缩放和显示状态。

三维模式下右侧面板展示图层和属性两个 TAB，显示隐藏和属性修改支持保存到 PCB 格式中。

选中与拖动

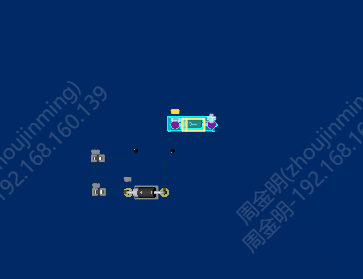

三维模式下支持选中元件、3D 体、过孔、焊盘、丝印层文本、元件属性等图元，选中后在右侧属性面板修改参数。拖动图元时保持在 XY 平面移动，可使用旋转、翻转快捷键。

导航模式

右键菜单切换导航模式，配置保存到个人偏好：

• Altium Designer 模式：左键移动图元，中键缩放，Shift+右键旋转，右键平移
• 嘉立创 EDA 模式：Alt+左键移动图元，滚轮缩放，左键旋转，中键/右键平移

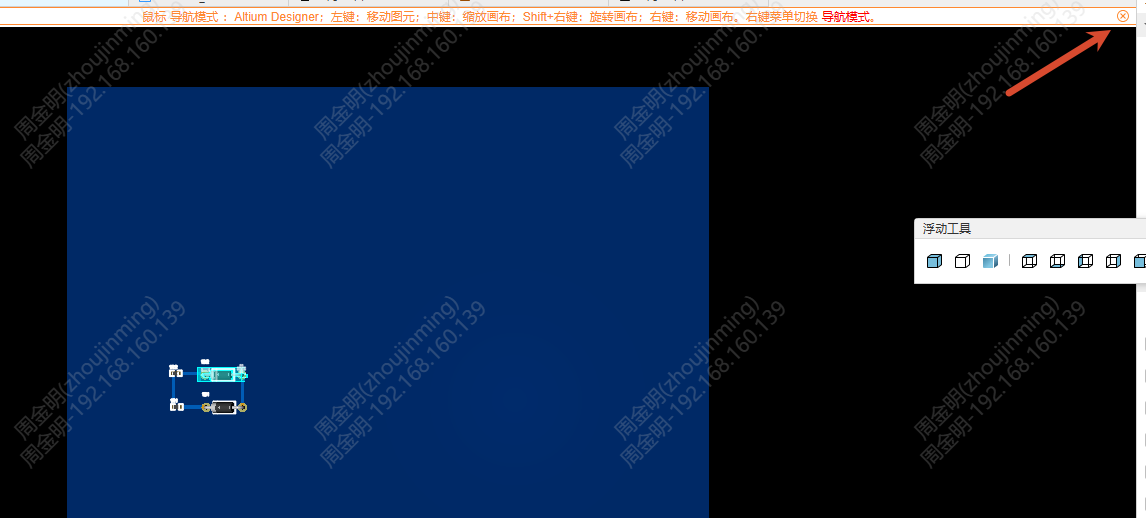

进入三维模式后顶部显示当前导航模式提示，可手动关闭。

三维模式支持撤销重做，与二维模式共用历史记录。
