新建仿真器件
本文介绍如何在嘉立创EDA中创建可用于仿真的器件，包括新建仿真模型、绑定到器件，以及在原理图中放置使用。
适用范围
- 当前仅支持创建
NGspice模型 - 模型类型完全适配
Spice3及以下格式，部分适配PSpice模型
操作流程
新建仿真器件通常分为 4 步：
- 新建仿真模型
- 新建器件，或使用已有器件
- 在符号编辑页绑定仿真模型
- 在原理图中放置器件并使用
1. 新建仿真模型

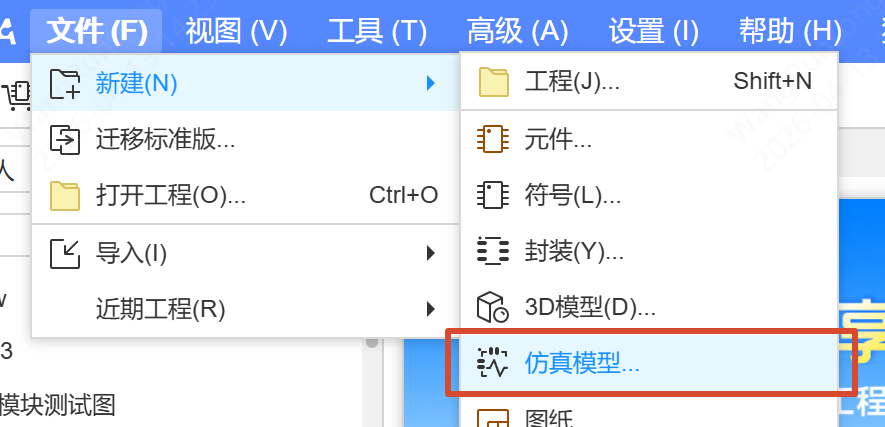

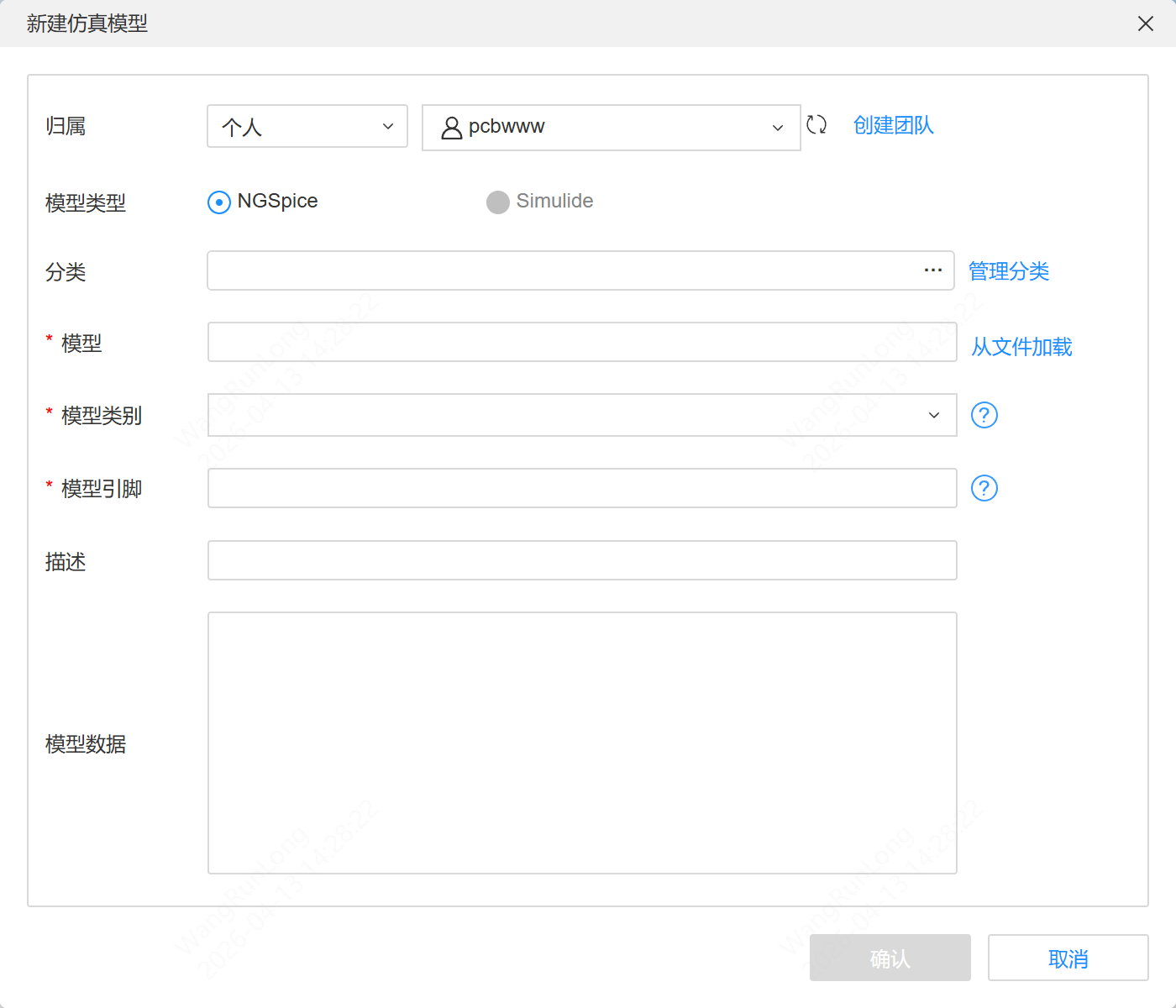

点击 文件 > 新建 > 仿真模型，打开新建窗口。
带 * 的字段为必填项，其中：
模型：模型名称，需与模型数据中的定义名称保持一致模型类别、模型引脚：填写规则可参考 模型类别与引脚定义说明
建议先确认当前模型属于数字仿真模型还是模拟仿真模型，再按对应规则填写。
2. 数字仿真模型
XSPICE 是 ngspice 中用于描述行为级模型和混合信号仿真的扩展机制，常见于逻辑门、加法器、ADC/DAC 等模型。
创建 XSPICE 模型时，请注意：
- 模型类别统一填写为
A - 引脚顺序必须与模型端口定义严格一致
- 如果端口为向量端口（
Vector），对应引脚名称需添加_VE后缀 - 输入引脚建议命名为
IN1、IN2、IN3 - 输出引脚建议命名为
OUT1、OUT2、OUT3
向量端口说明
向量端口（vector port）表示一个端口可以同时连接多个节点，并作为一个整体参与运算；标量端口则一次只连接一个节点。
例如，ngspice 中某个与门的端口定义如下：
PORT_TABLE:
Port Name: in out
Vector: yes no
Vector_Bounds: [2 -] -这表示该模型包含两个端口：
in：输入端口，为向量端口，至少需要 2 个节点out：输出端口，为标量端口
生成仿真引脚时，应遵循以下规则：
- 向量端口需要拆分为多个引脚，并统一使用
_VE后缀 - 同一向量端口的引脚必须连续排列，不能穿插其他端口引脚
例如，可定义为：
1=IN_VE, 2=IN_VE, 3=IN_VE, 4=OUT其中，IN_VE 表示同一输入向量端口的多个元素，数量可按模型约束扩展；OUT 为标量输出端口。
数字模型可参考 ngspice 官方手册第十五章：ngspice-manual
3. 模拟仿真模型
除数字模型外，SPICE 模拟模型还包括电阻、电容、电感、二极管、三极管等器件模型。模型中通常会包含器件的电气参数，例如导通特性、饱和电流、串联电阻、结电容和温度特性等。
例如，一个简易二极管模型如下：
.model D1 D(IS=1e-14 N=1 RS=0.1 CJO=2p)各字段含义如下：
D1：模型名称D：模型类别，表示二极管模型IS：反向饱和电流N：理想因子RS：串联电阻CJO：结电容
仿真器会根据这些参数，将该器件作为更接近真实器件特性的近似模型来计算，而不是按理想器件处理。
在嘉立创EDA中，你可以通过以下两种方式创建这类模型：
- 将模型代码保存到文本文件中，再通过“从文件加载”自动填写
- 直接复制模型代码，粘贴到“模型数据”中手动创建
以上述二极管模型为例，可按以下方式填写：
- 模型：
D1 - 模型类别：
D - 模型引脚：
1=VIN, 2=VOUT
VIN和VOUT可按需要自定义，但建议使用清晰、规范的命名方式。
4. 从文件加载

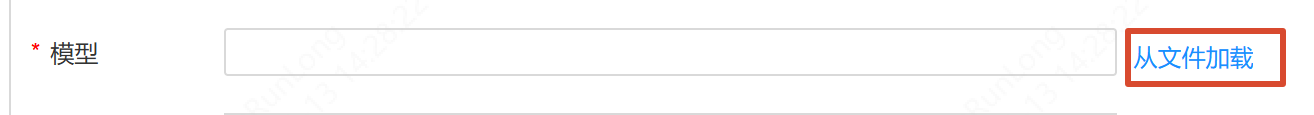

如果你已经拿到了器件厂商提供的 SPICE 模型文件，推荐直接使用“从文件加载”功能，可自动填写大部分所需信息。
目前支持的文件格式为：
*.lib*.sub*.txt

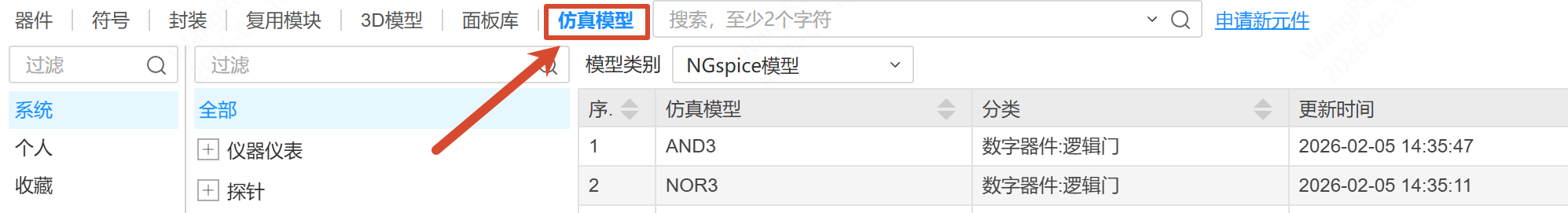

创建成功后，可在底部库的“仿真模型”页签中查看并继续编辑。
5. SPICE 模型来源
常见的 SPICE 模型来源包括以下几类。
厂家提供
这是最常见、也最推荐的来源。芯片或器件厂家通常会在官网提供模型文件，例如：
TIADIInfineonSTonsemiVishay
优点是模型通常更接近器件的真实表现。
软件自带库
部分仿真软件会内置通用模型。
优点是使用方便；缺点是模型不一定对应你手上的具体型号。
自建模型
工程师也可以根据以下资料自行建立简化模型：
- 数据手册
- 测试数据
- 曲线拟合结果
这种方式常用于前期验证或特殊器件仿真。
6. 器件绑定仿真模型

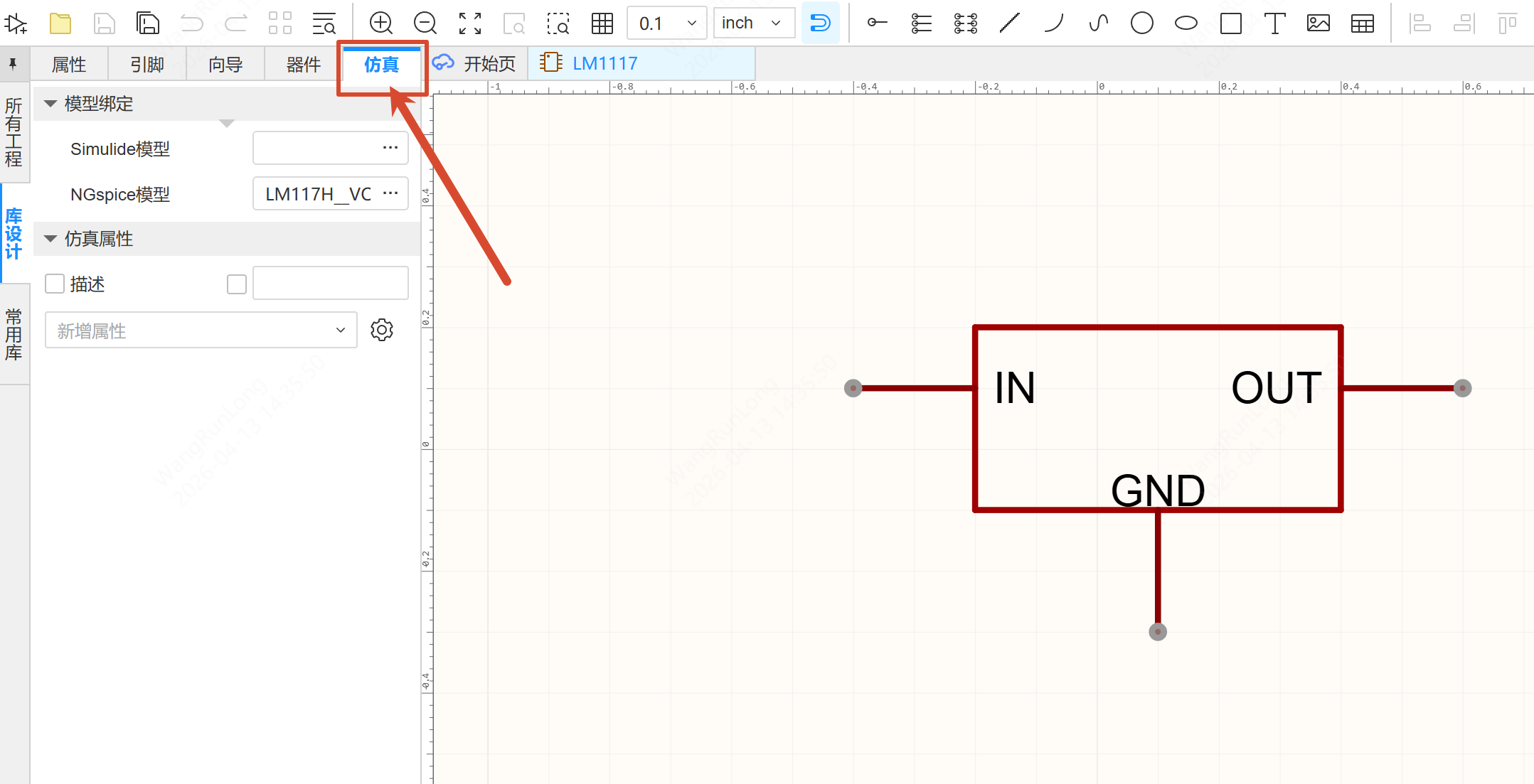

进入符号编辑页后，点击左侧面板中的“仿真”，再选择“绑定模型”。
如果没有看到“编辑符号”选项，可能是当前系统设置为简易模式。此时可尝试：
- 点击“编辑器件”
- 或切换到专业模式后再进行绑定

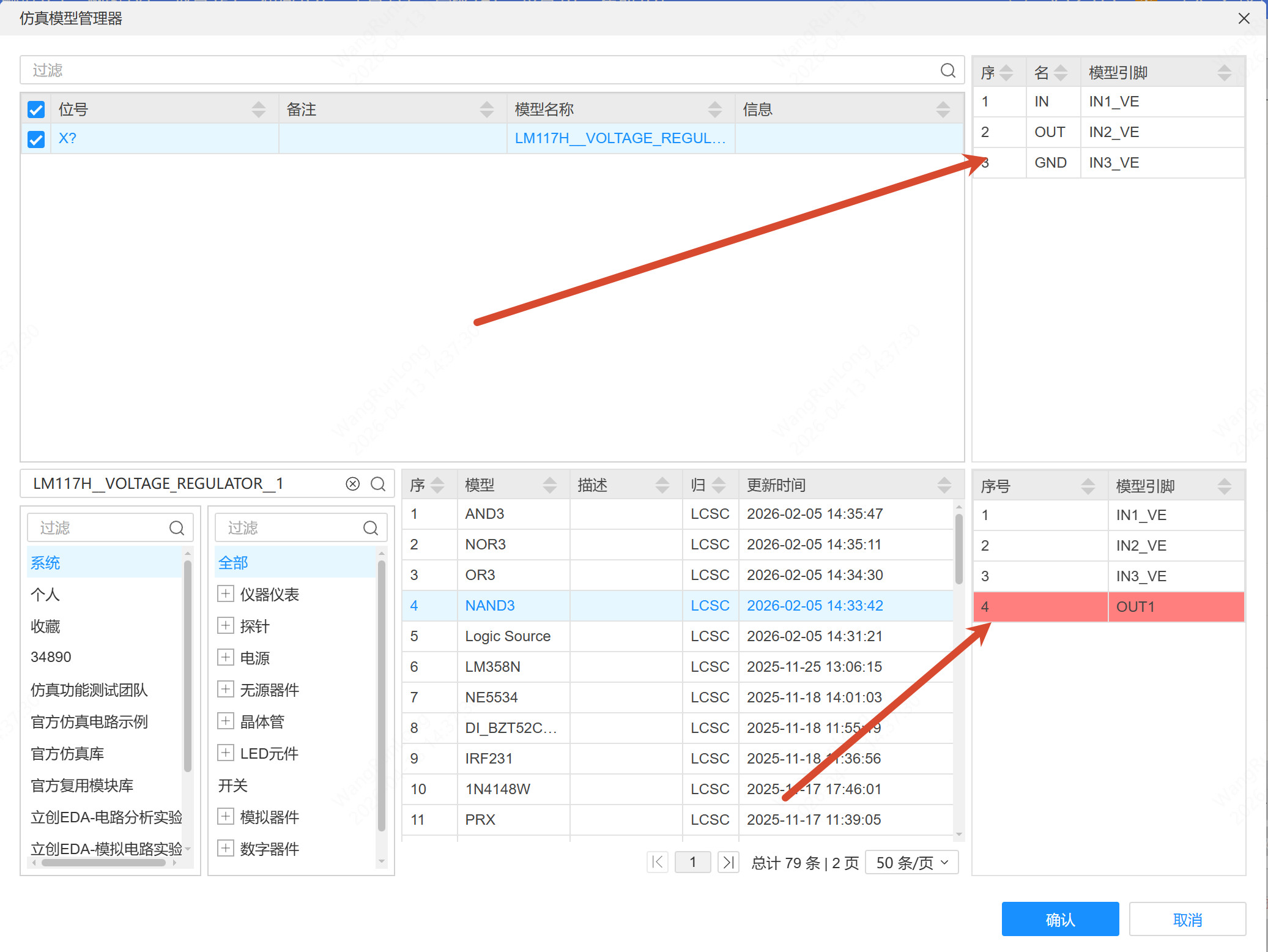

在绑定页面中，可以调整符号引脚与模型引脚的对应关系。
例如：某运放模型的 1 号引脚定义为 OUT，但符号的 1 号引脚为 IN+，此时需要在绑定页面手动调整对应关系，使符号引脚与模型功能引脚正确匹配。
点击确认并保存后，即可在器件菜单中放置该器件并用于仿真。
7. 注意事项
- 模型名称必须与模型数据中的定义名称一致
- 模型类别必须与模型类型匹配
- 符号引脚与模型引脚的功能必须一一对应，不能只看引脚编号
- 数字模型中，向量端口的引脚必须连续排列，并使用
_VE后缀 - 建议优先使用器件厂家提供的仿真模型，以获得更可靠的仿真结果
如果符号引脚与仿真功能引脚不一致，可能导致仿真结果错误，或出现无法运行的情况。
